Proiettore LED modulare per gallerie e montaggio in quota

Prima di destinare questo modello all’esterno verifica condizioni d’impiego e resistenza ambientale. Un singolo modulo offre un formato lineare. Puoi confrontare configurazioni da 50 watt per modulo fino a 600 watt complessivi. Le versioni 50W-200W permettono di studiare applicazioni in galleria; per torri faro o impianti sportivi occorre scegliere ottica e fissaggio attraverso il progetto.

  • Chip LED: Philips SMD3030
  • CRI:> 70 o 80
  • Temperatura di colore: 2700-3000K/4000K-4500K/6000-6500K
  • Driver LED: marchi disponibili Sosen/Moso/Meanwell/Philips/Suncom
  • Tensione d’ingresso: 110-277VAC 50/60Hz
  • Efficienza luminosa: 120-150lm/W
  • Temperatura di esercizio: -25/+55℃
  • Durata dichiarata: >50000 h
  • Garanzia del produttore: 3/5 anni
  • Conformità dichiarata: CE, RoHS, LVD ed EMC
  • Lente asimmetrica / Tipo T2/T3– La luce diretta sulla carreggiata riduce la luminanza delle pareti
  • IP66 + IK10– Resistenza ad acqua e polvere, resistenza agli urti 10J
  • Resistenza alla corrosione– Corpo in alluminio con rivestimento di qualità marina, nebbia salina ≥500h
  • Design lineare o modulare– Facile da posizionare nelle gallerie
Richiedi un preventivo

CodicePotenzaDimensioniFlusso luminosoAltezza d’installazioneDistanza d’installazioneScheda tecnica
HOYUWO-FL-50WM50W±5%75*315*140mm5500-7500lm4-5 m5-6mRichiedi la scheda

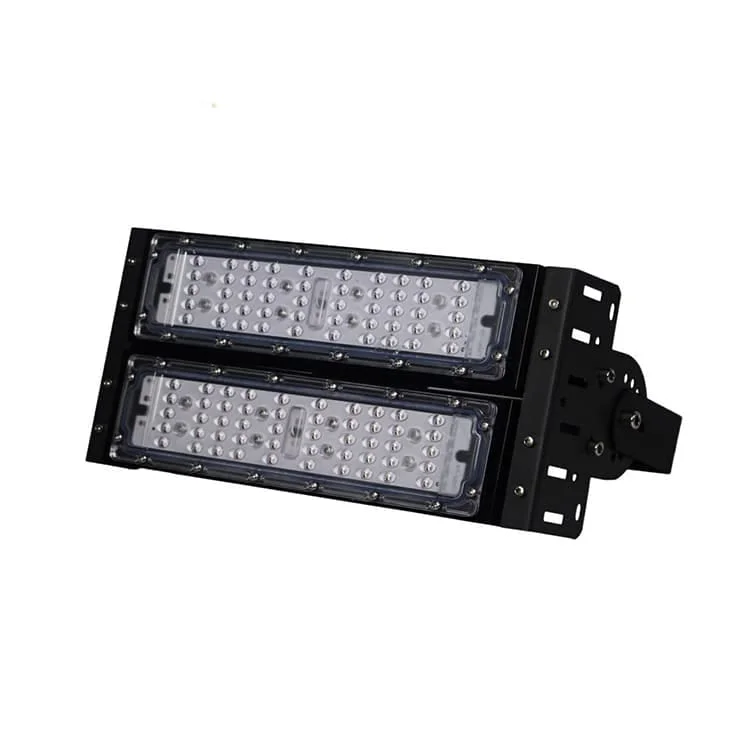

HOYUWO-FL-100WM100W±5%156*315*140mm11000-13000lm5-6m6-8mRichiedi la scheda
HOYUWO-FL-150WM150W±5%237*315*140mm16500-19500lm6-7m8-10mRichiedi la scheda
HOYUWO-FL-200WM200W±5%324*315*140mm22000-26000lm7-8m10-12mRichiedi la scheda

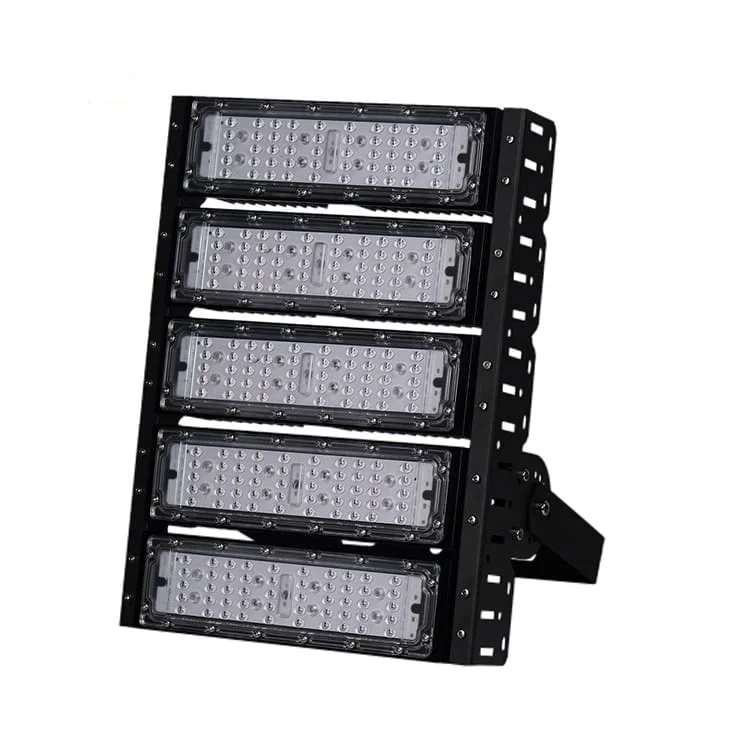

HOYUWO-FL-250WM250W±5%399*315*140mm27500-32500lm8-9m12-14mRichiedi la scheda

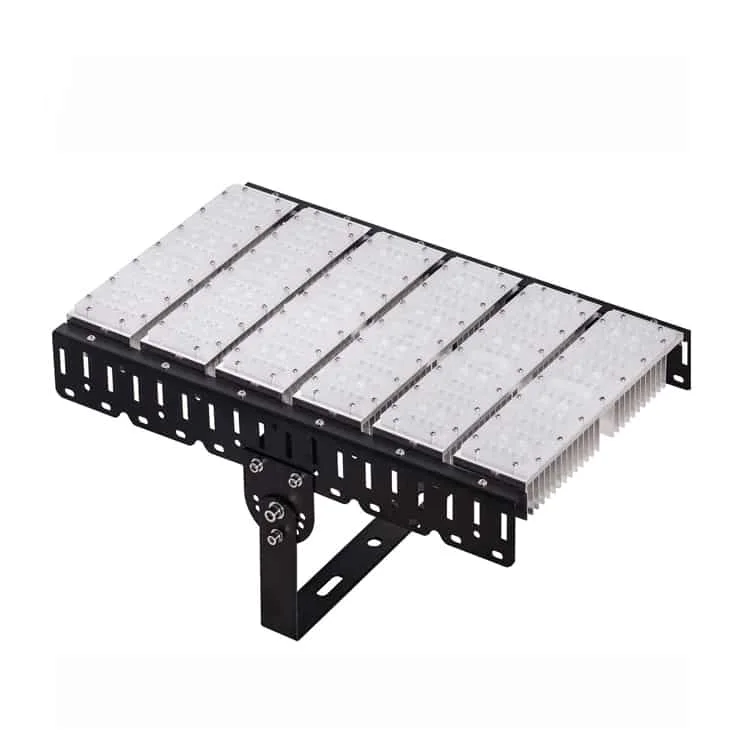

HOYUWO-FL-300WM300W±5%474*315*140mm330000-45000lm9-10m13-15mRichiedi la scheda

  • Tensione: AC 100-277V standard / DC 12V-48V su misura
  • Fascio: T2 / T3 / T4 asimmetrico o simmetrico, se richiesto
  • Alimentazione di emergenza: 2h / 3h LiFePO₄
  • Dimmerazione: 0-10V / PWM / DALI
  • Sensore: microonde / PIR, per risparmio energetico
  • Montaggio: parete/staffa/sospensione
  • Marchiatura privata e imballaggio personalizzato

Criteri per definire l’ordine

Valuteremo separatamente la tenuta di scatola, connettore e pressacavo. Non presumeremo che la protezione IP dichiarata per il corpo si estenda anche ai collegamenti installati.

Lo studio comprenderà la direzione dei fasci e la luce che raggiunge proprietà, finestre e strade vicine. Valuteremo così le emissioni fuori dall’area prevista insieme all’illuminamento della superficie di lavoro.

  • Gallerie stradali e sottopassi
  • Gallerie ferroviarie e sotterranee
  • Gallerie d’accesso minerarie, 24V/36V DC disponibili su misura
  • Corridoi industriali e passerelle coperte

Per dirigere la luce su una superficie esterna o in uno spazio ampio, valuta la variante appropriata e il suo orientamento. Il calcolo deve permettere di concentrare l’emissione sulla zona utile di lavoro.

Prima della posa verificheremo supporto, staffa orientabile, tenuta del collegamento e accesso per la manutenzione. Definiremo l’orientamento finale con lo studio illuminotecnico e la verifica sul posto.

Come stabilire la distanza per un’illuminazione uniforme della superficie?

Definiremo prima la distanza dalla superficie e richiederemo il file fotometrico dell’ottica scelta. Verificheremo poi l’uniformità mediante simulazione o prova rappresentativa.

Quali misure verificare prima dell’ordine?

Confronteremo il supporto con il disegno di HOYUWO-FL-50WM e la dimensione indicata di 75*315*140mm. Confermeremo l’inserimento della variante scelta senza estenderne le misure ad altre configurazioni del proiettore.

Come definire il puntamento di questo proiettore?

Una volta definite altezza di montaggio e area utile, studieremo l’ottica del modello e la regolazione della staffa. Il calcolo illuminotecnico determinerà il puntamento necessario.

La luce in emergenza equivale a quella del funzionamento normale?

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Quale sistema di dimmerazione occorre ordinare?

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
