Confronta pannello completo e documentazione prima di attribuire qualità a una costruzione. Nella versione retroilluminata, i LED si trovano dietro il diffusore; quella laterale utilizza una guida per distribuire la luce.

Aspetto	Pannello a illuminazione laterale	Pannello retroilluminato
Sorgente LED	È citato SMD2835 da 0.2W per chip	Verificare il modello
Distribuzione luminosa	Tramite piastra guida di luce	LED e lenti dietro il diffusore
Spessore indicato	8mm, 9mm, 10mm o 12mm	30mm, 45mm o 55mm
Materiali	Telaio, diffusore PS, guida PMMA, riflettore e copertura	Telaio, diffusore PS e base; senza guida di luce
Efficacia luminosa indicata	80-140lm/W	80-120lm/W
Assemblaggio dei componenti (SKD)	Comprende guida di luce e riflettore	Verificare fissaggio di lenti e diffusore
Costo	Dipende dalla configurazione	Dipende dalla configurazione
Verifica dei materiali	Resistenza all’ingiallimento della guida di luce	Fissaggio delle lenti

Descrizione e testo dell’immagine

• Tipo retroilluminato
• Tipo a illuminazione laterale

Interpreta il confronto come una differenza costruttiva, senza attribuire automaticamente una qualità superiore a una delle soluzioni.

Prima della scelta, riserva il volume del driver e verifica diffusore, flusso e versione. Lo stesso formato esterno può offrire una distribuzione luminosa diversa.

L’apparecchio completo comprende telaio, modulo luminoso, ottica, chiusura posteriore e driver. Verifica in scheda se la costruzione è laterale o retroilluminata, invece di giudicare ogni materiale separatamente.

Per verificare l’inserimento, controlla tolleranze, modulo del soffitto e appoggio del telaio. Il preventivo deve identificare finitura e dimensioni, perché il prezzo dipende da configurazione e ordine. Sono descritti telai in alluminio 6063, spessori 8-12mm e finiture anodizzate argento, bianche o nere. Il colore non è una classificazione di qualità: verifica la variante esatta e l’integrazione con il supporto.

Per valutare l’abbagliamento, confronta fotometria e geometria del progetto: né un materiale preciso né l’indicazione UGR<19 assicurano il risultato in qualsiasi ufficio. Osserva un campione acceso per rilevare differenze di distribuzione, zone scure e finitura. Nei pannelli laterali, guida e diffusore lavorano insieme. La documentazione descrive guide incise al laser, stampate o con strutture ottiche negli spessori 1.0mm, 1.2mm, 1.5mm, 2.0mm e 3.0mm; per diffusori PS cita 1.0mm, 1.2mm e 1.5mm. Identifica il materiale del modello. Lo spessore da solo non ordina qualità o prezzo: uniformità e comportamento si valutano sul pannello finito.

Non equiparare l’efficacia del chip a quella dell’apparecchio, che comprende anche diffusore e driver. Richiedi flusso, resa cromatica e condizioni termiche dell’insieme proposto. La gamma cita chip Epistar, schede in alluminio con circuito in rame e package SMD2835, SMD4014 e SMD5630. Verifica quelli inclusi nel modello: né package né produttore sostituiscono una misurazione del pannello completo.

Se richiedi una variante ottica, confermane i dati senza presumere flusso o distribuzione identici. Nella costruzione laterale, il foglio riflettente contribuisce a dirigere la luce verso l’uscita; valutalo insieme a guida e diffusore del modello.

Durante montaggio e manutenzione, conserva il corpo secondo le istruzioni ed evita adattamenti a kit non confermati. Verifica rigidità, fissaggi, materiale e spazio dei collegamenti con il disegno. La base può essere integrata nel corpo dei pannelli retroilluminati; per le versioni sottili sono descritte chiusure in acciaio e alluminio su richiesta.

Prevedi accesso al driver per facilitarne la sostituzione senza intervenire inutilmente su soffitto o pannello. Distingui garanzia, disponibilità dei ricambi e vita utile dichiarata. Per valutare lo sfarfallio servono dati: non percepirlo a occhio nudo non equivale a misurarlo. Verifica le condizioni associate alle 50000 ore senza dedurle dal produttore. Tra le opzioni citate figurano DONE, LiFud, Meanwell, GS, Boke ed Eaglerise: identifica modello, ingresso e controllo della fornitura precisa.

Per valutare l’acquisto, confronta un campione equipaggiato come l’ordine con la scheda dell’apparecchio completo.

Il nome commerciale di un metallo o polimero non basta a conoscerne il comportamento meccanico, ottico o termico.

Verifica accesso al collegamento e allineamento tra copertura e ottica. Controlla anche finitura del telaio e superficie di appoggio sul soffitto.

Per la manutenzione, identifica il driver di ricambio e le condizioni di servizio che sostengono la durata dichiarata.

Confronta costruzioni laterali e retroilluminate con la stessa dimensione e le stesse condizioni di prova, affinché le differenze siano significative.

Dalla postazione d’ufficio, osserva i riflessi sugli schermi che verranno utilizzati.

Per confrontare la luce erogata dal pannello, serve la misura o fotometria dell’insieme con il diffusore. Non sostituire questo dato con la trasmissione di un materiale o l’efficacia di un chip.

Avvia la scelta posizionando le postazioni e verificando la soluzione di soffitto.

Riporta sul piano il sistema di sospensione o appoggio, la maglia e il volume libero sopra l’apparecchio.

Verifica il disegno quotato per confermare l’inserimento, anche se il formato commerciale sembra corrispondere al vano.

Controlla driver e kit inclusi nel preventivo e il loro accesso futuro.

Per una variante su misura, richiedi i documenti dell’apparecchio finale, non solo del modello di partenza.

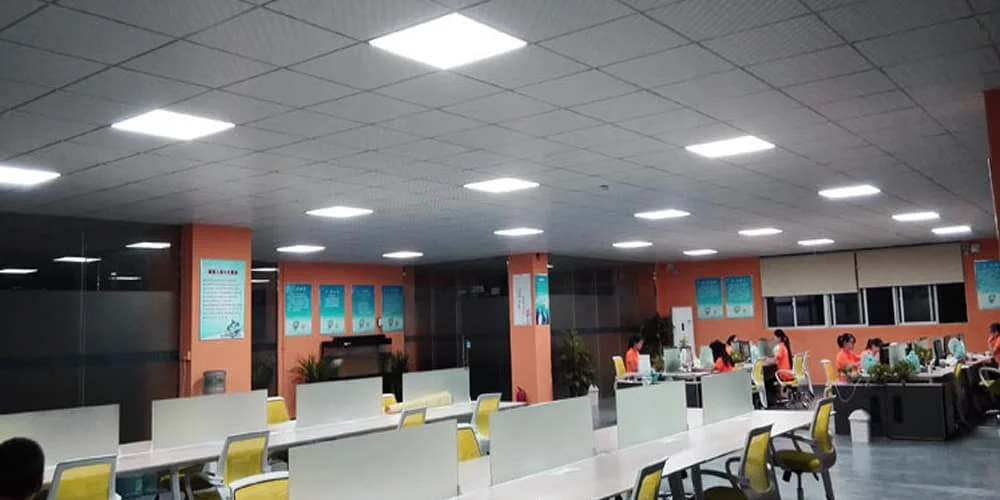

Per il rinnovo di un ufficio in Italia, valuta le proposte mantenendo identiche le posizioni di schermi e scrivanie.

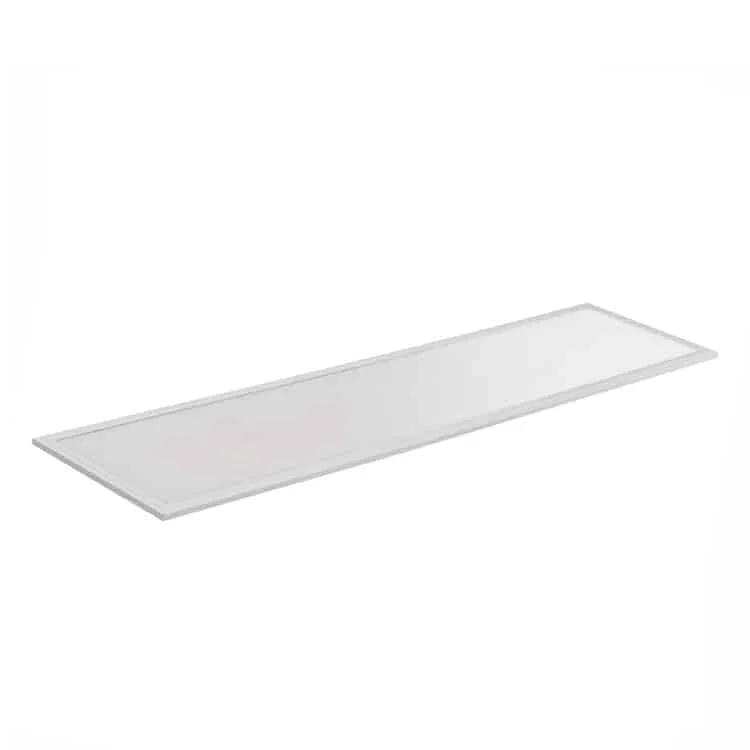

Prima di scegliere la potenza, verifica ingombro esterno e appoggio o foro del soffitto: aumentare i watt non assicura l’inserimento né mantiene automaticamente la distribuzione. La gamma cita personalizzazioni, incluso il formato 2×2 fino a 60W. Tra i pannelli rotondi da 2 a 10 pollici compaiono 5W, 7W, 9W, 12W, 15W, 18W, 24W e 30W. Per i rettangolari sono descritti 1200x300mm da 40W e 1200x600mm da 60W. I quadrati commerciali 600x600mm possono misurare realmente 595*595mm ed erogare 40W; è citato anche 620x620mm per altre maglie. Controlla la scheda finale: queste combinazioni sono opzioni documentate, non equivalenze obbligatorie tra produttori.

Nella scheda di confronto, separa watt, misure del foro e dimensioni esterne.

Con un soffitto modulare, verifica il disegno preciso dell’appoggio prima di ordinare il pannello.

Per una variante, chiedi la scheda finale: disposizione dei moduli e driver possono cambiare rispetto al pannello standard.

Per iniziare, collega le postazioni di lavoro alla configurazione reale del soffitto.

Registra lo spazio superiore disponibile, la maglia e i fissaggi previsti per appoggio o sospensione.

Affida l’installazione a personale competente, con alimentazione isolata e istruzioni del kit e del pannello. Scegli sospensione, incasso, superficie o clip solo quando il modello ammette gli accessori corrispondenti.

Prima della chiusura, lascia accessibili collegamenti e driver e verifica il loro ingombro. In un soffitto modulare, controlla portata della struttura e misure di appoggio: il nome commerciale del formato non garantisce compatibilità con ogni profilatura.

Regola lunghezza di sospensione e livellamento entro i limiti del kit compatibile. Identifica gli ancoraggi sul pannello e sul soffitto. L’illustrazione di cavi e fissaggi rappresenta una configurazione da verificare con le istruzioni dell’apparecchio scelto.

Per il montaggio da superficie, verifica prima spazio del driver, protezione e accessibilità del collegamento. Conferma poi telaio e assemblaggio. Il disegno che mostra l’inserimento del pannello è un orientamento visivo e non sostituisce la sequenza del produttore.

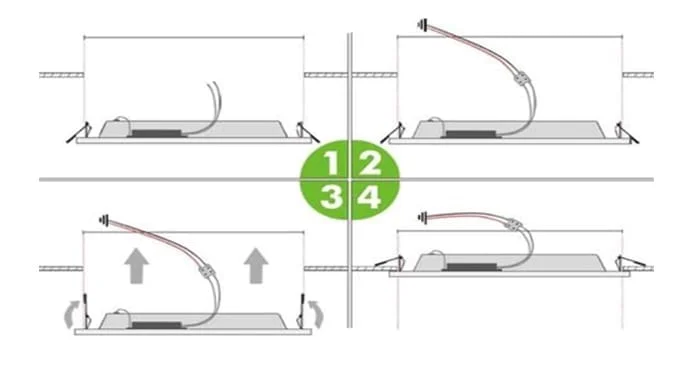

Conserva le istruzioni del pannello e del kit per future sostituzioni. Non considerare compatibile un altro fissaggio solo perché il corpo sembra accoglierlo. Se cambi montaggio, richiedi accessori e procedura corrispondenti. Per una versione con clip, verifica foro, spessore del soffitto e punti di fissaggio.

Descrizione e testo dell’immagine

• pannello luminoso-
• viti nel soffitto
• cavi in acciaio
• GANCIO sul pannello luminoso

Descrizione e testo dell’immagine

• Passo 2 dello schema: collegare il driver e inserire il pannello LED.

Prima del montaggio, verifica portata del supporto, sistema di soffitto e compatibilità del kit con il pannello richiesto.

Le sole dimensioni nominali del catalogo non consentono di confermare l’appoggio sulla struttura.

Prevedi un alloggiamento accessibile per l’alimentatore e i collegamenti.

Non adottare una gamma cromatica come regola automatica per casa, officina o ufficio, né attribuirle da sola effetti su sicurezza, umore o attenzione. La temperatura di colore esprime in kelvin l’aspetto del bianco. In questa famiglia sono citati bianchi freddi 6000-6500K, neutri 4000-4500K e caldi 3000-3200K. Verifica la disponibilità per il modello preciso prima di confermare l’ordine.

Dalle postazioni d’uso, controlla i riflessi, soprattutto su schermi e superfici lucide: cambiare kelvin può non risolverli. Verifica illuminamento, uniformità e abbagliamento oltre alla preferenza per un bianco caldo o freddo. Con un campione, osserva mobili, pareti e oggetti insieme agli altri apparecchi visibili. Collega così la scelta ai materiali e all’attività prevista.

Per facilitare una sostituzione, conserva configurazione e riferimento completo dell’ordine. Richiedi la tolleranza cromatica per pannelli adiacenti o ampliamenti futuri: lo stesso valore in kelvin non garantisce un aspetto identico. Distingui anche temperatura di colore e indice di resa cromatica, che descrivono proprietà diverse.

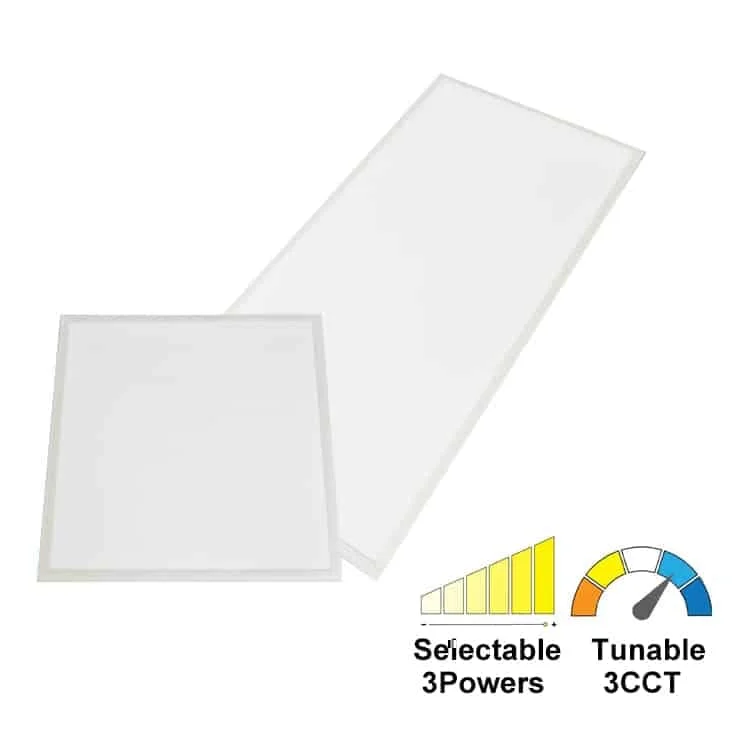

Nella documentazione di consegna, identifica componenti e impostazione iniziale. Concorda quali parametri potranno modificare gli utenti e quali saranno fissati all’avviamento. Verifica a questo scopo comando, driver e controllo della versione e distingui un selettore a interruttore dalla regolazione dinamica del colore.

Confronta le proposte nelle stesse condizioni, senza trasferire i risultati di un campione a un’altra configurazione. Quando il calcolo lo richiede, chiedi la fotometria dell’ottica e del colore richiesti. Coordina la scelta con fissaggio e manutenzione.

Collega il colore scelto alle finiture dell’ambiente e alla luce degli altri apparecchi.

Per evitare differenze tra unità adiacenti, richiedi la tolleranza cromatica. La stessa temperatura nominale non basta a garantire una corrispondenza visiva tra prodotti.

Per valutare l’abbagliamento, richiedi fotometria e ipotesi di calcolo riferite alle postazioni e alla geometria reale. Un’etichetta del prodotto non sostituisce lo studio del locale.

Per confrontare le durate dichiarate, raccogli temperatura di prova e criterio di mantenimento del flusso, separandoli dalla garanzia commerciale. Potrai così collegare ogni valore alla configurazione che lo sostiene.
