Scegliere pannelli LED: ottica, montaggio e manutenzione

Per nuove installazioni o sostituzioni confermate le prestazioni nella scheda del prodotto fornito: formati e potenze delle tabelle sono esempi. La guida distingue pannelli a illuminazione laterale e retroilluminati e organizza il controllo dei componenti. Oltre a dimensioni e luce richiesta, esaminate materiali ed elettronica. Ogni scelta di regolazione, ottica o manutenzione si ripete su numerose unità, perché i pannelli occupano spesso una parte importante del soffitto e formano gruppi di apparecchi.

Quali tipi di pannelli luminosi esistono?

Potete classificare i pannelli secondo criteri diversi e combinarli in funzione dello spazio da illuminare. Le famiglie seguenti aiutano a distinguere le opzioni:

1. Classificazione secondo la posizione degli emettitori

• Il pannello LED retroilluminato colloca gli emettitori dietro il diffusore. La distanza fra LED e la camera di miscelazione influiscono sull’uniformità. La fonte cita formato 595*595, 4000lm, spessore oltre 45mm e uniformità superiore a 0.9: sono esempi da verificare nella scheda, non prestazioni di tutti i pannelli retroilluminati.
• Pannelli LED a illuminazione laterale Usano una guida ottica per distribuire la luce degli emettitori perimetrali. La fonte cita formati 595*595, flusso inferiore a 3000lm, spessore ≤15mm e uniformità fino a 0.85. Non sono limiti universali: confrontate la referenza ed evitate sporco o deformazioni durante il montaggio.

2. Classificazione secondo il fissaggio

• Pannello LED da incasso. Si integra nell’apertura o nel modulo di soffitto compatibile, con il sistema di appoggio o fissaggio previsto.
• Pannello LED a plafone. Può essere usato quando manca un alloggiamento per l’incasso. Alcune referenze richiedono una cornice esterna separata, altre integrano il proprio corpo di montaggio.
• Pannello LED sospeso. Si installa con un kit di sospensione compatibile e con ancoraggi e alimentazione previsti per il modello.

3. Classificazione secondo le funzioni integrate

• Pannello LED dimmerabile. Richiede un driver dimmerabile compatibile con modulo e controllo: non basta un qualsiasi driver regolabile. Fra le opzioni figurano taglio di fase TRIAC, 0/1-10V e DALI. Consultate questo articolo per confrontare le soluzioni di regolazione TRIAC, 0-10V e DALI.
• pannelli LED stagni. Involucro, guarnizioni e collegamenti devono corrispondere al montaggio provato. I gradi citati per i diversi pannelli LED stagni sono IP44, IP54, IP65 e IP68. Verificate l’estensione della protezione e le condizioni del sito: i gradi non sono intercambiabili e non autorizzano qualsiasi impiego in ambienti umidi.

Come funziona un pannello LED?

Per distinguere un pannello laterale da uno retroilluminato osservate posizione degli emettitori e percorso della luce fino all’uscita.

Percorso luminoso con emettitori perimetrali

Nel progetto laterale una guida riceve la luce dai LED sul bordo e la conduce verso il diffusore. Il riflettore recupera parte dell’emissione. Valutate il sistema completo: emettitori, guida, diffusore e assemblaggio.

Percorso luminoso con emettitori dietro il diffusore

In un pannello retroilluminato trovate diffusore e corpo insieme a strisce o schede LED; secondo la referenza, le lenti contribuiscono a distribuire l’emissione.

In questa costruzione la luce arriva direttamente alla superficie d’uscita senza una guida laterale. Il percorso va dai chip attraverso le lenti di distribuzione e la riflessione sul fondo posteriore fino al diffusore.

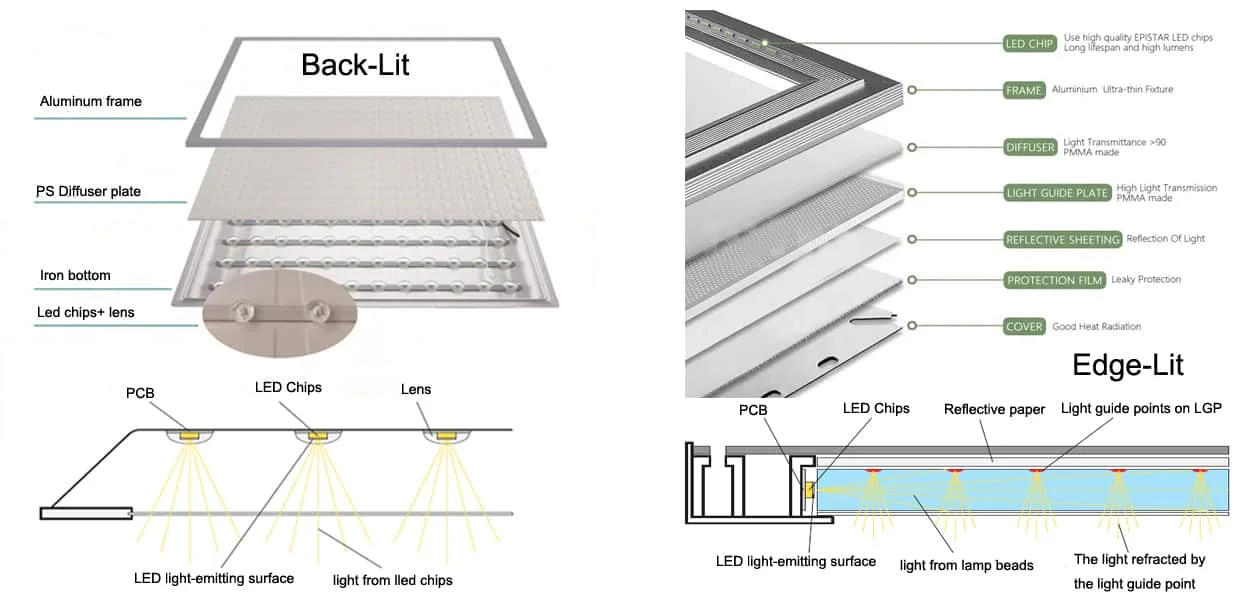

Descrizione e testo dell’immagine

• retroilluminato
• Cornice in alluminio
• Lastra diffusore in PS
• Lamiera posteriore in ferro
• Chip LED e lenti
• Chip LED
• Lente
• Superficie emittente del pannello LED
• Luce proveniente dai LED
• CHIP LED
• L’immagine identifica componenti EPISTAR: confermate il modulo del prodotto offerto.
• Durata utile e flusso: verificare la scheda della referenza.
• CORNICE
• Apparecchio ultrasottile in alluminio
• DIFFUSORE
• Trasmissione luminosa >90
• Realizzato in PMMA
• GUIDA OTTICA
• Elevata trasmissione luminosa
• FOGLIO RIFLETTENTE: recupera parte della luce
• PELLICOLA PROTETTIVA
• Pellicola protettiva
• Chiusura posteriore
• foglio riflettente
• Dissipazione del calore
• Illuminazione laterale
• Punti di estrazione della luce nella guida LGP
• Luce emessa dai LED
• Luce diretta dai punti della guida ottica

Consultate anche Pannelli LED per confrontare le referenze. Prima di scegliere il montaggio verificate uniformità e comfort dell’unità completa. Gli accessori compatibili consentono posa a incasso, sospesa o a plafone. Emettitori e ottica distribuiscono la luce su un piano: una guida nel progetto laterale oppure LED dietro il diffusore in quello retroilluminato.

I componenti dell’insieme pannello

1. Struttura della cornice. Confrontate costruzione e materiale, che determinano rigidità e contributo alla dissipazione. Fra i materiali citati figurano acciaio, PC, lega di alluminio, A6063 e soluzioni miste plastica-alluminio; la cornice sostiene anche l’insieme.

Esaminate giunzioni, finiture e fissaggio insieme a dimensioni e rigidità necessarie. Non stimate la resistenza della cornice dal solo prezzo o peso.

2. Modulo emittente. Valutate il numero di chip in rapporto a corrente di funzionamento e ottica. Il modulo condiziona non soltanto il costo, ma anche flusso, resa cromatica e temperatura di colore.

Contare gli emettitori non basta a dedurre la qualità: occorrono distribuzione, ottica e corrente di lavoro. SMD2835 e SMD4014 identificano package; HONGLI, SANAN, SAMSUNG e Lumileds sono esempi di fornitori di componenti, senza garantire che tutti i pannelli HOYUWO LED li utilizzino.

3. Guida ottica. Confermate nei documenti materiale e prestazioni dichiarate della referenza; l’articolo cita PMMA, MAS e PS. La guida conduce verso il diffusore la luce introdotta dal perimetro e lavora con il riflettore per sfruttarla e distribuirla uniformemente.

Per un ricambio adattate la guida al progetto ottico, non soltanto allo spessore: l’intervallo 1,6–3,0 mm descrive esempi produttivi. Materiale, formulazione ed esposizione termica e ambientale influiscono sull’invecchiamento. Non potete quindi attribuire automaticamente due anni al PS, tre al MAS o cinque anni di garanzia al PMMA.

4. Superficie diffusora. Può essere in PC, acrilico, PS, PP o altri materiali; formulazione e finitura influenzano trasmissione e invecchiamento. Distribuisce l’emissione e rende meno visibili i punti LED, senza un ordine universale di prezzo fra materiali.

Un pannello retroilluminato può richiedere un diffusore di forma diversa da quello laterale. Nella scelta considerate rigidità e miscelazione della luce oltre agli spessori esemplificativi di 0,8–1,2 mm. Non sostituite la scheda del componente con dati generici di trasmissione come 92%, 88% e 80%: grado del materiale e finitura condizionano quel valore e l’invecchiamento.

5. Foglio riflettente. Dietro la guida può trovarsi questo elemento, spesso citato come RW250, che recupera luce residua e ne migliora l’utilizzo.

6. Chiusura posteriore. Verificate geometria e spessore della referenza. Può essere metallica con finitura riflettente e partecipa a sostegno del pannello, gestione termica e comportamento ottico.

Per studiare la modulazione usate una prova adatta all’impiego previsto; né il prezzo né una foto del telefono attestano isolamento e protezioni. Verificate questi dati nei documenti del driver insieme a corrente, intervallo di tensione, regolazione e condizioni ambientali compatibili con il pannello.

8. Accessori di fissaggio. Scegliete supporti o sistemi di sospensione previsti sia per l’apparecchio sia per il soffitto che li riceve.

Applicazioni del pannello LED

I pannelli possono integrarsi in contesti diversi quando distribuzione, consumo e aspetto rispondono al progetto. Fra gli impieghi frequenti figurano:

• Soffitti, comprese sostituzioni di apparecchi fluorescenti con griglia;
• Pareti, se la referenza ammette tale montaggio;
• Integrazione decorativa compatibile con dissipazione e accesso all’apparecchio;
• Altri alloggiamenti espressamente ammessi dal produttore.

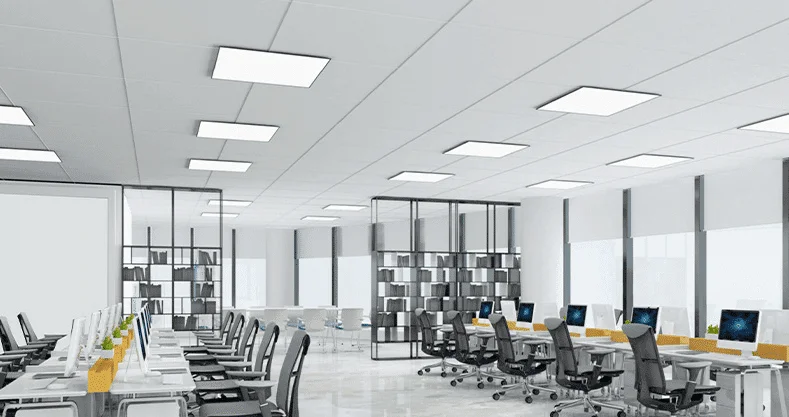

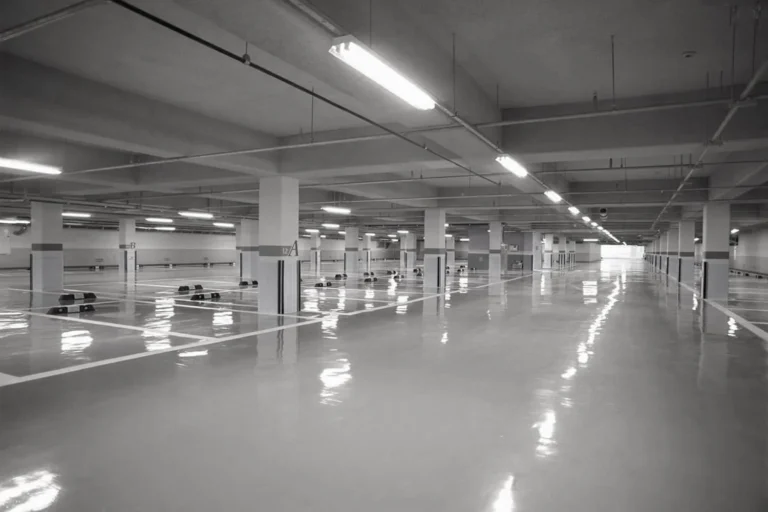

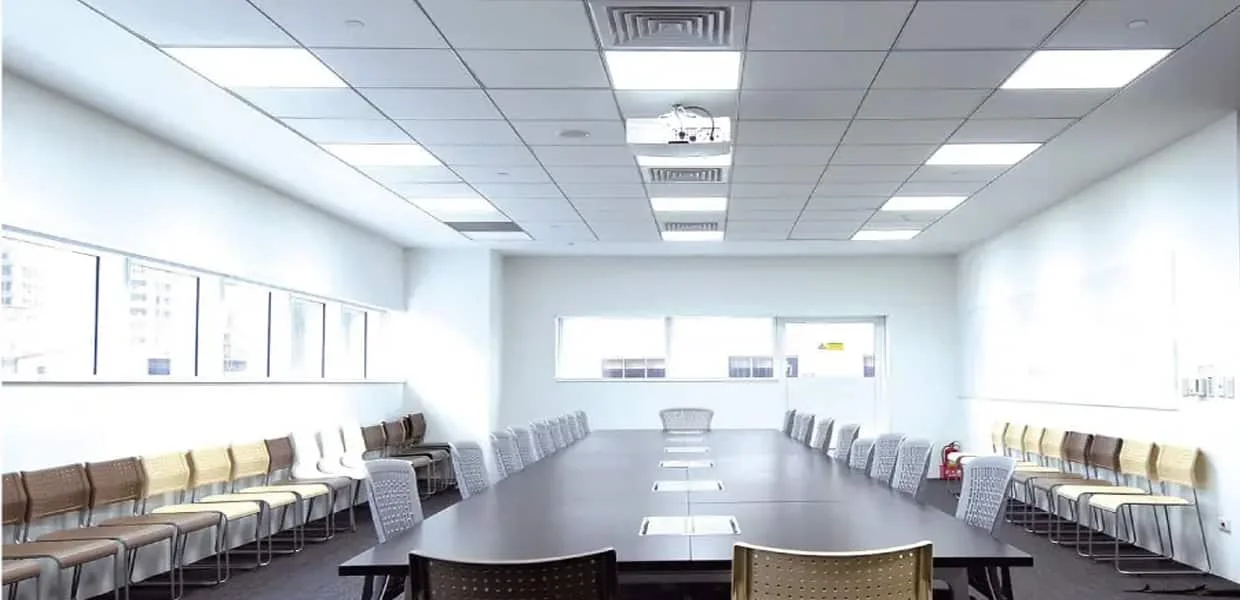

Questa soluzione si trova in uffici e negozi, scuole e strutture sanitarie, abitazioni o parcheggi. La presenza dello stesso formato non significa che tutti questi spazi richiedano prestazioni identiche.

Quali potenze e dimensioni hanno i pannelli LED?

Prima dell’ordine confrontate scheda dimensionale e luminosa con il progetto. Formati e potenze della tabella sono soltanto esempi.

Dimensioni	300×300mm (ftx1ft)	600x300mm(pannello LED 1×2 )	600x600mm(2×2 piedi)	1200x300mm (4ftx1ft)	1200x600mm (4ft x 2ft)
Potenza	18W 20W 24W	24W 30W	30W 36W 40W 45W 48W 60W	30W 36W 40W 45W 48W	50W 60W 80W 96W 120W

Nota 1: non attribuite una potenza superiore a qualsiasi pannello retroilluminato di pari dimensioni; verificate se la referenza precisa lo consente.

Nota 2: verificate condizioni produttive e disponibilità quando il progetto richiede 1200x150mm, 1200x200mm o 1200x1200mm.

Come installare i pannelli LED?

Consultate lo schema dei passaggi o la guida disponibile per queste 4 modalità di fissaggio al soffitto:

Inserimento in un soffitto modulare

Prima dell’intervento verificate la funzione di ogni elemento del soffitto per evitare rimozioni o modifiche improprie. Installate fuori tensione secondo schema e condizioni del produttore; controllate anche appoggi, misure e accesso al driver.

Fissaggio mediante sospensione

Regolate altezza e alimentazione secondo le istruzioni del produttore e verificate fissaggi e ripartizione del kit compatibile. Il montaggio illustrato mostra 4 cavi collegati a 4 punti di sospensione.

Fissaggio con cornice esterna

Consultate il manuale del kit per collegamenti e sequenza di montaggio. Nell’esempio si inserisce il pannello dopo aver fissato 3 lati della cornice a plafone, quindi si chiude il lato rimasto aperto.

Fissaggio mediante elementi elastici

Verificate apertura e istruzioni specifiche prima della posa. In alcuni pannelli piccoli il fissaggio è simile a quello di un Downlight LED da incasso.

Mercato dei pannelli LED

Le esigenze che guidano l’acquisto dei pannelli

Per valutare opportunità commerciali analizzate progetti e mercato di destinazione. Ristrutturazioni, nuove opere e necessità di migliorare controllo e consumo possono sostenere la domanda, ma una previsione globale senza fonte e metodo identificabili non permette di calcolare le vendite.

Nel confronto delle offerte considerate l’integrazione nel soffitto tanto quanto i watt nominali. Esigete una proposta che precisi disponibilità, assistenza e prestazioni verificabili.

Fattori di sviluppo del mercato

• Efficienza e controllo: valutate esigenze di rinnovo, regolazione e gestione di ciascun progetto.
• Sviluppo del prodotto: confrontate profili, controlli integrati, resa cromatica e manutenzione sulla base dei dati della referenza.
• Ristrutturazioni e nuove installazioni: studiate la domanda degli spazi commerciali, residenziali e istituzionali a cui si rivolge l’offerta.

Indicazioni per le imprese

Ambito di lavoro	Cosa precisare nell’offerta
Controllo	Compatibilità di regolazione, sensori e gestione: verificare le funzioni della referenza.
Applicazione	Esigenze di uffici, scuole, negozi o altri spazi: non trasferire una soluzione senza riesaminare il progetto.
Progetto e assistenza	Integrazione nel soffitto, uniformità, controllo dell’abbagliamento, accesso al driver e disponibilità dei ricambi.

Come scegliere un pannello luminoso per soffitto?

Per scegliere un pannello LED adatto, confrontate le esigenze dell’impianto con i parametri seguenti:

Confrontate manutenzione, ingombro, distribuzione e flusso prima di scegliere la disposizione degli emettitori. Un pannello laterale può essere sottile; quello retroilluminato elimina la guida laterale, ma non è per questo immune da ingiallimento o disuniformità. Nessuna delle due costruzioni definisce da sola una qualità fissa.

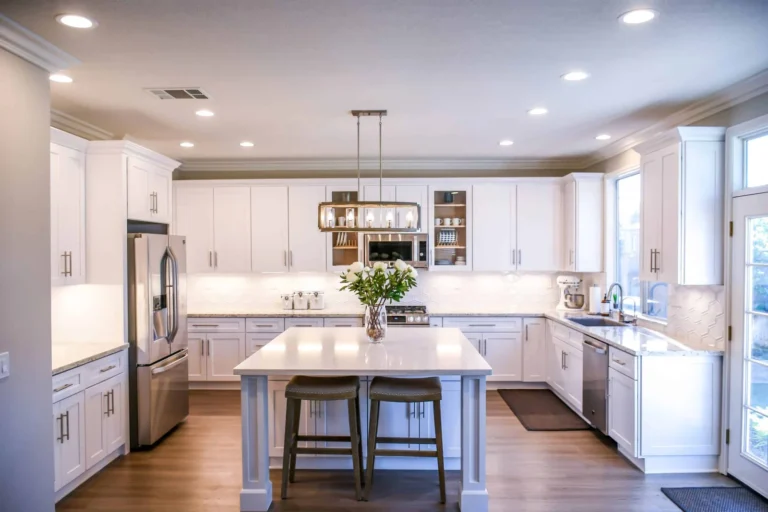

Formati e consumo: per cucine, bagni, zone studio o soggiorni potete considerare piccoli apparecchi a bassa potenza se il calcolo lo consente. Fra le dimensioni citate figurano 1200×300mm, 300×300mm, 300×600mm, 600×600mm e 600×1200mm; le potenze elencate sono 9W, 12W, 18W, 21W, 22W, 24W, 36W, 48W, 72W, 85W e 90W.

Non calcolate l’impianto soltanto da superficie e potenza. Gli esempi 300 × 300 mm con circa 10 W per 3–8 m² e 300 × 600 mm con 18–20 W per 8–15 m² richiedono la verifica di altezza, compito visivo, riflettanze e distribuzione prima di stabilire il numero di unità.

Per un negozio verificate distribuzione e fotometria anche con formati abituali 2×2, 4×1 o 4×2. Queste dimensioni non definiscono il flusso disponibile né l’illuminamento dello spazio.

Distinguete flusso, in lm, ed efficacia luminosa, in lm/W. Un’efficacia superiore può ridurre la potenza necessaria per la stessa illuminazione utile. I 100–170 lm/W citati riguardano referenze di prodotto: verificate il valore dell’apparecchio completo senza interpretarlo come limite generale.

Per stimare il risparmio occorrono potenza attiva, ore d’uso e risultato luminoso confrontabile. Il fattore di potenza mette in rapporto attiva e apparente all’ingresso AC: non indica quanta energia diventa luce né quanto durerà il pannello.

Nella scheda distinguete PF e rendimento del driver e cercate tensione e carico usati nella prova. Il rendimento confronta potenza d’uscita e potenza attiva d’ingresso; nessuno di questi dati si deduce dai watt dell’apparecchio.

Verificate l’abbagliamento nell’impianto previsto considerando luminanze, geometria e posizione di osservazione. L’UGR di catalogo deriva da condizioni di calcolo precise e non va usato per attribuire effetti medici all’apparecchio.

Prima di interpretare una durata dichiarata chiedete condizioni termiche, criterio di mantenimento del flusso e copertura della garanzia. Dividere 50 000 ore per giornate da 12 ore dà circa 11,4 anni, ma il calcolo non assicura tale durata di servizio.

Richiedete prove, compatibilità e garanzia della referenza completa. Marchio del driver e costruzione isolata o non isolata non bastano a giudicare il pannello: il funzionamento dipende anche da progetto ottico, termico e meccanico.

Marchio	Philips	Osram	LIFUD	EAGLERISE	DONE
Prezzo	Confrontare l’offerta	Confrontare l’offerta	Confrontare l’offerta	Confrontare l’offerta	Confrontare l’offerta
Garanzia	Secondo referenza e condizioni	Secondo referenza e condizioni	Secondo referenza e condizioni	Secondo referenza e condizioni	Secondo referenza e condizioni

Fornitori di elettronica di alimentazione per pannelli

Quali problemi qualitativi possono presentare i pannelli?.

1. Zone poco luminose. Una guida più spessa non è una riparazione automatica: 2,0T e 3,0T sono spessori di esempio. In un pannello laterale esaminate emettitori, assemblaggio e sistema ottico prima di identificare la causa delle zone scure.

2. Cambiamento di colore sul perimetro. Distinguete l’invecchiamento dell’ottica da una variazione cromatica dei LED. Regolate distanze o sostituite componenti solo secondo la procedura del produttore: una modifica incompatibile può ridurre l’uniformità.

3. Cambiamento di colore al centro. Per verificare se l’alterazione proviene dal diffusore o dalla guida consultate la guida alle cause di ingiallimento dei pannelli LED.

4. Emissione irregolare o ondulata. Prima di scegliere un ricambio controllate temperatura, materiale e montaggio. Un foglio riflettente o un’ottica deformati possono generare tali irregolarità, ma il solo sintomo non basta a individuarne l’origine.

5. Emissione intermittente. Esaminate prima l’insieme: modulo, driver, alimentazione e compatibilità del dimmer. Guasti diversi possono causare sfarfallio, quindi non sostituite componenti in base al solo sintomo.

Preparare una sostituzione senza sorprese nel soffitto

Misurate l’alloggiamento e verificate appoggio o fissaggio del pannello esistente. Riservate spazio per driver, collegamenti ed estrazione. Potrete così confrontare le referenze per l’integrazione reale oltre che per le dimensioni visibili della cornice.

Conservare un campione di riferimento per ampliamenti

Per un impianto realizzato per fasi documentate pannello approvato e finiture. Confrontate le unità successive con il campione, accese e spente: tonalità della cornice, aspetto del diffusore e distribuzione luminosa influiscono sulla continuità visiva.

Ricercate continuità nell’impianto senza confondere un marchio di componenti o una durata commerciale con un risultato garantito. Registrate ottica, referenza e temperatura di colore per gli ampliamenti e definite ricambi e accesso al driver. Oltre a studiare le misure, osservate un campione nel soffitto e dalle postazioni di lavoro. Per un confronto utile usate lo stesso piano, controllo e orario in tutte le offerte.
