Incassi a terra: scegliere il fascio e risolvere drenaggio e accesso

Per una piazza o un giardino in Italia sceglieremo un modello adatto all’ambiente: il solo incasso nel terreno non garantisce tenuta all’acqua o sicurezza elettrica. Prima dell’effetto luminoso valuteremo irrigazione, transito, ristagni e punti da cui la sorgente risulta visibile. Montaggio, drenaggio e manutenzione dovranno consentire di sfruttarne la presenza discreta di giorno. Potremo quindi studiare la luce per pareti, alberi e percorsi.

Preparare l’installazione di un incasso a pavimento

Descrizione e testo dell’immagine

• Installazione di un apparecchio da incasso a pavimento. Elementi: cavo di alimentazione del driver, terreno, cassaforma, passaggio del cavo, corpo dell’apparecchio, viti, vetro temprato e anello frontale.
• 1. Lo schema mostra un vano più grande della cassaforma: utilizzate dimensioni e drenaggio previsti dal disegno del modello.
• 2. Sono rappresentati passaggio del cavo e posa della cassaforma. Canalizzazione e materiale di riempimento devono seguire il progetto.
• 3. Collegamento e fissaggio dell’apparecchio devono rispettare la procedura del produttore.
• 4. Nell’immagine vetro e anello sono smontabili. Non aprite un insieme sigillato e non montatene le guarnizioni senza istruzioni specifiche.

L’immagine deriva da un’illustrazione originale di CLEAR: conservate questa attribuzione durante la consultazione.

Aspetti da verificare:

• Prima di intervenire, mettete il circuito fuori tensione e in sicurezza secondo la procedura dell’installatore.
• Verificate la disponibilità di cassaforma, fissaggi, guarnizioni e accessori previsti per il modello. Coordinatene la posa prima di chiudere la pavimentazione e mantenete l’accesso necessario alla sostituzione.
• Preparate alloggiamento, fissaggio e drenaggio secondo il disegno dell’apparecchio. L’inserimento nel calcestruzzo non garantisce la durata: l’acqua deve poter defluire quando il progetto lo richiede e l’accesso previsto deve restare disponibile.
• Scegliete cavi, scatole e connessioni adatti ad ambiente e circuito. IP67 o IP68 e una singola certificazione VDE non garantiscono l’intera installazione. L’installatore deve verificare compatibilità, protezioni e condizioni di montaggio dell’insieme.

Mantenere la tenuta all’acqua di un incasso LED a pavimento

• Corpo. Lo spessore superiore a 2,5 mm citato nella fonte non dimostra la tenuta all’acqua. Verificate prove, guarnizioni, ingressi dei cavi e resistenza ambientale del modello completo, oltre a materiale e processo produttivo.
• Copertura in vetro: verificate materiale, spessore e resistenza meccanica e termica nella scheda del modello. Il vetro temprato o uno spessore maggiore non garantiscono da soli l’assenza di rotture o infiltrazioni.
• Temperatura. La dissipazione deve rispettare progetto e montaggio. Un contatto superiore all’80% non è una regola universale verificabile per ogni apparecchio. Non aggiungete sfiati e non modificate il corpo di vostra iniziativa: potreste alterarne la protezione.
• Alloggiamento. Rispettate quota e drenaggio del progetto. Rialzare indiscriminatamente l’apparecchio può creare un ostacolo o modificarne la resistenza al passaggio.
• Sigillatura. Utilizzate componenti e procedure previsti dal produttore. Aggiungere silicone non sostituisce una guarnizione corretta, non garantisce la chiusura e può ostacolare manutenzione o dissipazione.
• Rispettate la sequenza di posa della cassaforma e di fissaggio dell’apparecchio indicata nel manuale. Non modificate corpo, guarnizioni o componenti interni.

Che cos’è un incasso a pavimento?

L’incasso a pavimento ha il corpo alloggiato nella pavimentazione o nel terreno e la zona di emissione visibile. L’ottica può dirigere la luce lateralmente o verso l’alto. Non confondetelo con una versione da incasso a parete, che richiede modello e condizioni di montaggio propri.

Verificheremo in quali condizioni e su quale parte dell’insieme sia mantenuto IP67. Questo grado corrisponde a una prova di protezione: da solo non assicura immersione permanente, resistenza all’invecchiamento o assenza di dispersioni elettriche. Nella valutazione della durata includeremo collegamento, temperatura e montaggio.

Descrizione e testo dell’immagine

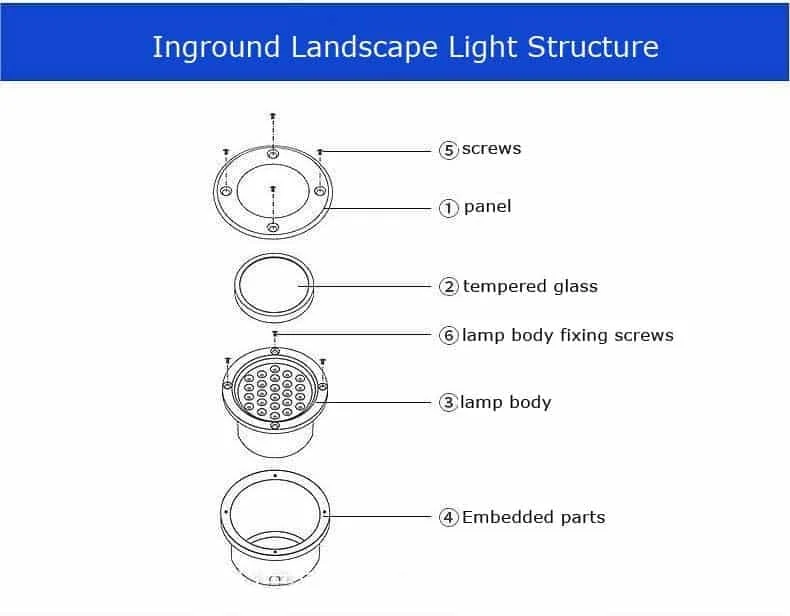

• Struttura dell’apparecchio: 1, anello frontale; 2, vetro temprato; 3, corpo dell’apparecchio; 4, cassaforma; 5, viti; 6, viti di fissaggio del corpo.

Distinguere un apparecchio da pavimento da uno destinato all’immersione

Non trasformate un incasso a pavimento in apparecchio subacqueo interpretando come elevato il codice IP. Verificate anche impiego dichiarato, montaggio, alimentazione e condizioni d’immersione: sono questi elementi a definire l’uso previsto.

	Grado di protezione	Applicazioni	Materiali
Incassi a pavimento	IP65 o superiore	Parchi, piazze, giardini e percorsi secondo le condizioni di montaggio e impiego	Acciaio inossidabile e plastica secondo il modello
Apparecchi subacquei	IP68	Piscine, fontane o acquari, esclusivamente con modelli destinati a tale impiego	Acciaio inossidabile e alluminio secondo il modello

Quali opzioni valutare per rendere leggibile un percorso

Sceglieremo la distribuzione per riconoscere percorso e dislivelli senza abbagliamento. Secondo ambiente e visibilità richiesta confronteremo faretti, segnapasso o incassi.

Definire le quote di alloggiamento e canalizzazione

Coordineremo alloggiamento e canalizzazioni prima della pavimentazione, conservando il disegno per gli interventi successivi. Il modello richiederà dimensioni, drenaggio e fissaggi specifici. La posa dei cavi dipenderà da terreno, circuito e requisiti applicabili. Non adotteremo 20–30 cm per ogni cavo né un margine di 1 cm nel vano come regole generali.

Tipologie di incassi a pavimento

1. Secondo la forma: rotondi, quadrati o lineari

Descrizione e testo dell’immagine

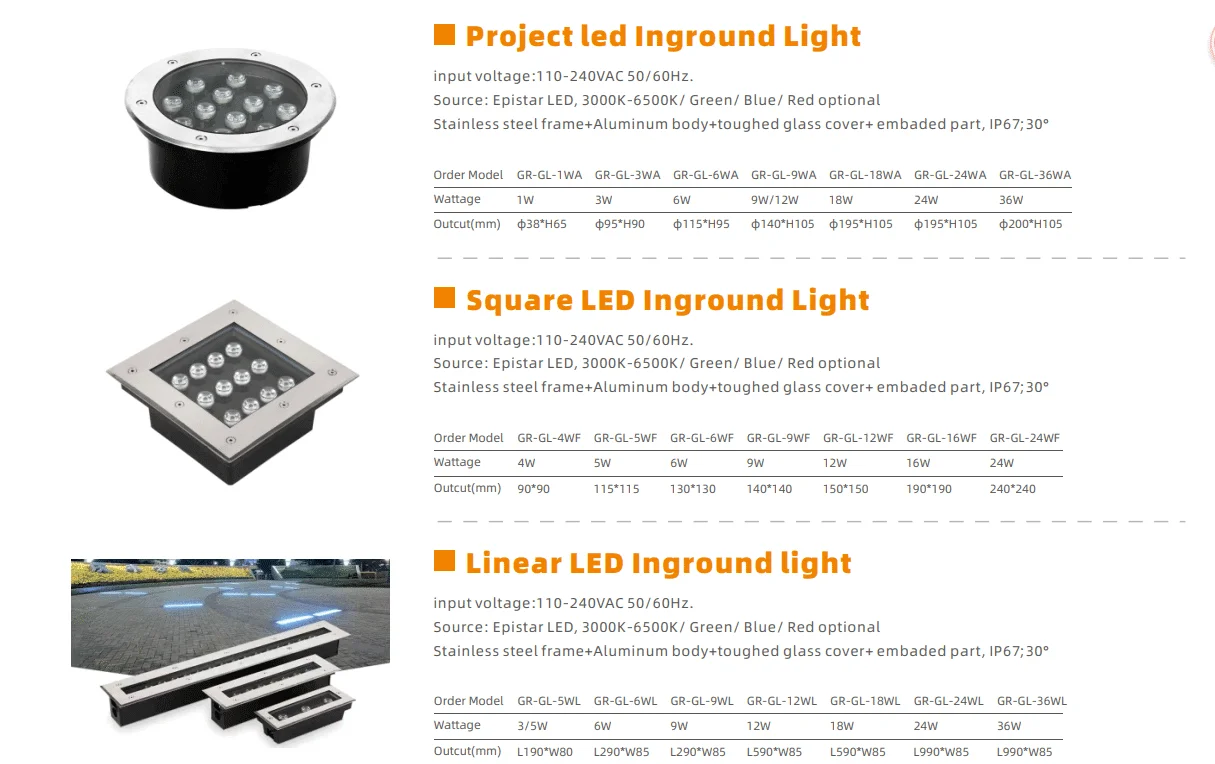

• Apparecchio LED da incasso a pavimento
• Tensione d’ingresso: 110–240VAC, 50/60Hz.
• Sorgente: LED Epistar, 3000K-6500K / verde / blu / rosso opzionali
• Anello in acciaio inossidabile, corpo in alluminio, vetro temprato e cassaforma. Dati citati: IP67 e 30°.
• Modello da ordinare
• Potenza
• Foro d’incasso (mm)
• Incasso LED quadrato a pavimento
• Foro d’incasso (mm)
• Incasso LED lineare a pavimento

2. Confrontare l’alimentazione cablata con la configurazione solare

Verificheremo protezione e collegamenti dell’intero insieme, senza dedurre resistenza ad acqua, corrosione o rischio elettrico da un elenco di materiali. Il modello cablato cita 110V–240VAC, LED, guarnizione, vetro temprato e anello in alluminio o acciaio inossidabile.

Confermeremo l’offerta attuale tenendo presente che il catalogo indica che HOYUWO LED non produce questa famiglia solare. Questi modelli comprendono batteria, pannello e LED. Non estenderemo a tutta la gamma i valori di 12V o 24V citati negli esempi senza verificare l’apparecchio specifico.

3. Valutare se il fascio deve essere orientabile o fisso

Verificheremo meccanismo di regolazione e curva fotometrica prima dell’uso su accento, albero o parete. Non descriveremo l’orientamento tramite una presunta lente polarizzante. Una versione mobile può essere diretta entro il proprio intervallo, mentre una fissa può avere ottica simmetrica o asimmetrica. Distingueremo quindi direzione e apertura del fascio.

Seguiremo la procedura del produttore, mantenendo guarnizioni, collegamenti e viteria nelle condizioni previste. Alcuni modelli consentono la regolazione esterna senza aprire il corpo. Questa possibilità non autorizza a considerare eliminato il rischio d’infiltrazione.

Opzioni di colore della luce

Potete valutare versioni bianche, monocolore o RGB quando previste per il modello. Sequenze e variazioni richiedono alimentatore e controllo compatibili: non attribuite queste funzioni a ogni incasso.

Prestazioni da verificare

• Dimensioni, montaggio e grado di protezione dell’insieme.
• Vita utile dichiarata, condizioni termiche e possibilità di sostituire i componenti.
• Consumo elettrico e funzionamento reale dell’installazione.
• Flusso e distribuzione adatti all’elemento da illuminare.
• La fonte menziona cavi resistenti a temperature superiori a 125 °C e materiali con prestazioni rispetto al fuoco. Richiedete i documenti del modello: questa descrizione generale non dimostra tali proprietà per qualsiasi incasso.

Scegliere la posizione considerando l’irrigazione

Individuando la posizione dell’apparecchio, segneremo ristagni e percorso dell’irrigazione oltre alla direzione del fascio. L’alloggiamento dovrà rispettare modello e progetto, con drenaggio e connessione risolti. Scegliere soltanto l’effetto notturno può lasciare irrisolte queste condizioni operative.

Poter rimuovere l’apparecchio senza rompere la pavimentazione

Prima delle finiture verificheremo come estrarre l’apparecchio e raggiungere le connessioni. Conserveremo il tracciato dei cavi e il riferimento della cassaforma per gli interventi futuri. L’accessibilità fa parte del progetto: nascondere il corpo non deve impedire ispezione o sostituzione secondo le istruzioni.

Prevederemo pulizia, ispezione e sostituzione senza danneggiare la pavimentazione. Conserveremo modello e montaggio approvati per le riparazioni. Con l’installatore verificheremo scarico dell’acqua, irrigazione e accesso alle connessioni. Prima di fissare l’orientamento proveremo al crepuscolo l’effetto e la visibilità della sorgente dalle zone di passaggio.
