Fattore di potenza LED: distinguere PF, rendimento e consumo

Potete approfondire con HOYUWO LED. Nel progetto leggete il PF insieme a corrente, armoniche e intervallo di funzionamento. La guida distingue le grandezze e usa una misurazione per spiegare calcolo e condizioni. Questo evita di confondere apparecchi di uguale potenza ma con PF diversi. Il fattore non indica la percentuale convertita in luce né il rendimento del driver: descrive il rapporto di un carico AC con la potenza apparente richiesta.

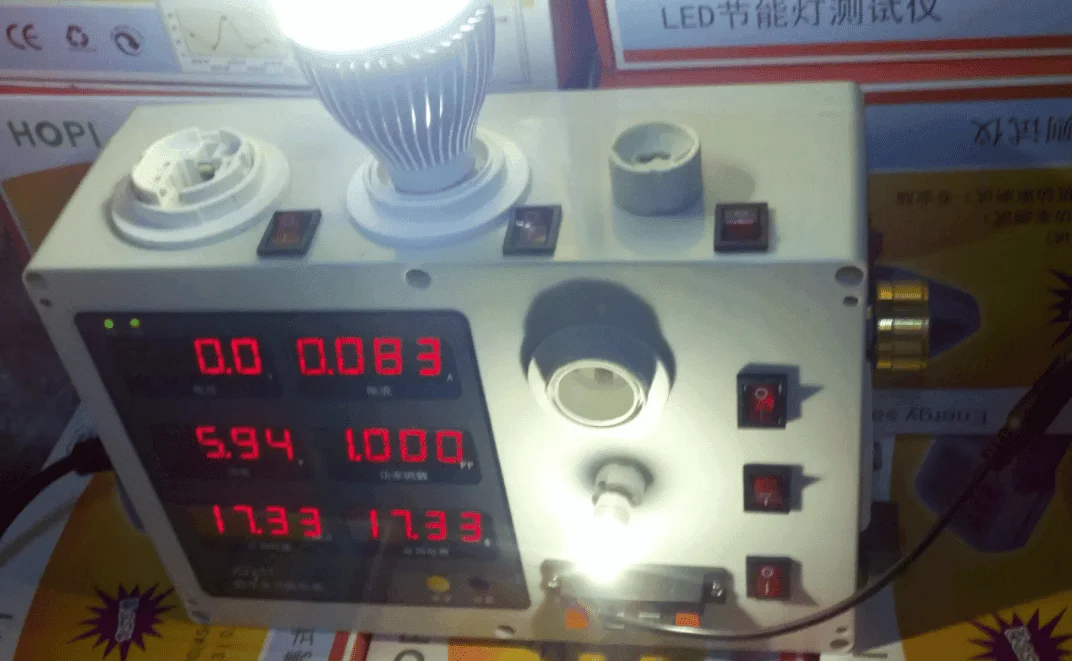

Descrizione e testo dell’immagine

• Strumento di misura per lampade LED.
• La fotografia mostra uno strumento e le relative letture. Cifre, simboli e marchio dell’apparecchio restano come nell’immagine originale.

Che differenza c’è fra rendimento del driver e fattore di potenza nelle lampade LED?

Distinguete questi due rapporti nella valutazione dell’impianto. PF = P_ingresso/S_ingresso corrisponde al fattore di potenza. Il rendimento esprime la quota di energia che arriva al carico. Per calcolarlo usate potenze attive in η = P_uscita/P_ingresso.

Richiedete rendimento e PF con carico, tensione e temperatura noti. Un valore favorevole dell’uno non permette di dedurre l’altro: un driver può combinarli in modi diversi.

Qual è il fattore di potenza (PF) di una lampada LED?

Quando il driver distorce la corrente, non usate il solo sfasamento fondamentale come fattore totale. PF = P/S mette in rapporto potenza attiva e apparente; coincide con cos φ soltanto nelle condizioni sinusoidali considerate. Verificate quale situazione descrive la misurazione.

Per fornire la stessa potenza attiva alla stessa tensione serve più corrente efficace quando il PF diminuisce. Considerate la resistenza ideale, con valore 1, come riferimento concettuale: circuiti elettronici o induttivi possono comportarsi diversamente.

Non usate il PF per misurare la conversione interna del driver e non attribuite tutti i suoi effetti alla potenza reattiva sinusoidale in presenza di armoniche. Ridurre il fattore aumenta la corrente efficace necessaria a parità di potenza attiva e tensione, con possibili maggiori perdite e sollecitazioni di conduttori e apparecchi.

Per conoscere il rendimento confrontate uscita e potenza attiva d’ingresso. Non traducete PF = 0,95 in un rendimento del 95% e non applicate questo fattore AC per qualificare un’uscita DC: grandezze e ambiti sono differenti.

Come si calcola il fattore di potenza delle luci LED?

In monofase calcolate S = V_RMS × I_RMS in VA e dividete la potenza attiva misurata, in W, per tale valore per ottenere il PF. Non ricavate la potenza apparente sommando aritmeticamente attiva e reattiva.

Misurate corrente e tensione efficaci allo stesso ingresso per calcolare la potenza apparente. Per la potenza attiva usate la lettura di uno strumento adatto, senza sostituirla con una stima delle altre grandezze.

Calcolate prima i risultati separatamente: rendimento = potenza d’uscita/potenza attiva × 100% = 30V × 0.33A/11.5W × 100% = 86.1%.
Per il fattore di potenza usate potenza attiva/potenza apparente = 11,5 W / 12,1 VA ≈ 0,95.
L’uscita del driver è 30V × 0.33A = 9.9W, mentre la potenza attiva misurata in quel funzionamento è 11.5W. L’apparente si ottiene da 220 V × 0,055 A = 12,1 VA.
Distinguete quindi uscita, attiva e apparente per interpretare le letture. Provengono da un ingresso nel quale si misurano 220V, 55mA e 11.5W. L’esempio parte da una lampadina da 10W con driver che eroga 30V e 330mA.

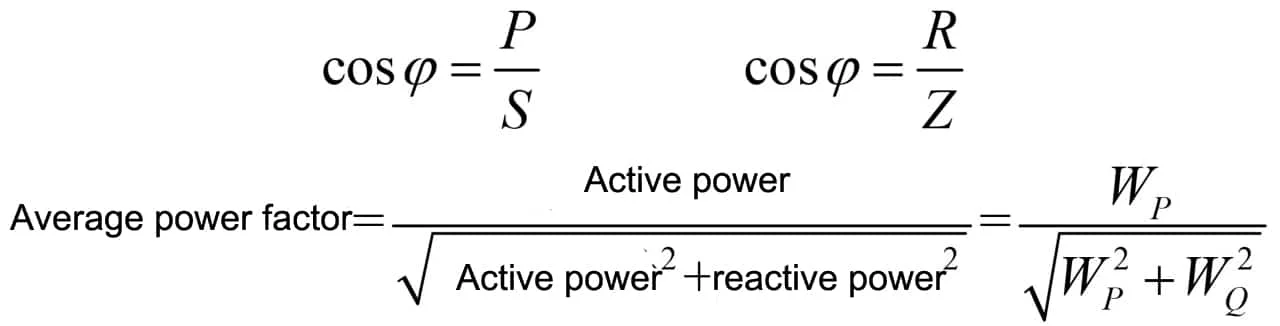

Descrizione tecnica dell’immagine

Verificate le ipotesi del circuito prima di usare R/Z o il triangolo delle potenze. Per il PF totale applicate P/(V efficace × I efficace), che con corrente distorta può differire da cosφ. Non trasformate il rapporto dell’immagine in una formula universale per un driver non lineare. Nel caso sinusoidale rappresentato vale invece PF = cosφ = P/S.

Esiste un fattore di potenza standard per le luci LED?

Verificate documentazione e requisiti vigenti per prodotto e mercato. Non estendete «oltre 5 W occorre un PF superiore a 0,70» a qualsiasi apparecchio. Il campo normativo e le condizioni del progetto determinano il criterio applicabile.

Nel dimensionamento di più unità considerate corrente, perdite e armoniche dell’insieme. Una piccola potenza per singolo carico non ne elimina l’effetto aggregato. Il comportamento dipende da numero di apparecchi, potenza totale e forma della corrente.

Non deducete il PF dai watt nominali. Alimentatori di potenza simile possono differire per circuito e punto di funzionamento: confrontate i dati misurati.

Leggete gli intervalli seguenti nel loro contesto storico. Apparecchiatura ausiliaria e condizioni modificano i valori: non sono obblighi universali di una tecnologia.

(1) Per interpretare il riferimento storico, considerate un PF approssimativo di 0.51 ~ 0.65 per sodio ad alta pressione o fluorescenza con apparecchiatura induttiva.

(2) Considerate l’intervallo storico 0.75～0.9 come esempio di PF in apparecchiature induttive compensate con condensatori.

(3) Distinguete i due esempi storici: circa 0.85 per alogenuri metallici e 0.7 per mercurio ad alta pressione.

(4) Per fluorescenza con reattore elettronico e lampade a basso consumo, il riferimento storico colloca il PF intorno a 0.85～0.95: non generalizzatelo a qualsiasi modello.

(5) Confermate sempre misurazione e condizioni della referenza. Per esterni oltre 50W, l’articolo forniva esempi superiori a 0.95 e persino 0.97. Per apparecchi oltre 30W citava pannelli da 40W e 600x600mm con 0.9. I Downlight LED sotto 15W erano associati a un valore approssimativo di 0.6. Conservate queste cifre come esempi storici, senza stabilire una regola di PF in base alla potenza.

Interpretare il dato nella scelta degli apparecchi

Confrontate il PF con gli altri dati elettrici e con i requisiti dell’impianto. Un fattore elevato può ridurre la corrente a parità di potenza attiva, ma non garantisce rendimento, qualità dell’insieme o stabilità della rete.

Il fattore di potenza della lampada LED cambia con la tensione d’ingresso?

Consultate le curve del produttore per osservare gli effetti di carico e tensione. La correzione PFC mira a migliorare il comportamento senza garantirne la costanza su tutto l’intervallo. Escludete sia una legge parabolica universale sia una diminuzione fissa del 20%.

Chiedere dati al punto di funzionamento previsto

Una cifra isolata di PF non spiega come è stata ottenuta. Chiedete tensione, carico e condizioni di prova e verificate se i documenti ne mostrano la variazione. Per confrontare due driver usate dati che corrispondano al funzionamento effettivo dell’apparecchio.

Evitare che un buon PF nasconda altre differenze

Includete nel confronto rendimento, corrente, distorsione armonica e compatibilità del modulo. Un PF alto risponde a una parte della valutazione elettrica, ma non indica flusso o comportamento cromatico. Mantenete separati questi criteri nella scheda di selezione.

Usate misurazioni della referenza e calcolo d’esempio per distinguere rendimento, risparmio e comportamento elettrico. Con molti apparecchi il progettista esamina armoniche, protezioni e carico totale. Un PF alto non dice quanti lumen si otterranno: va letto insieme a potenza attiva, rendimento del driver e condizioni di prova.
