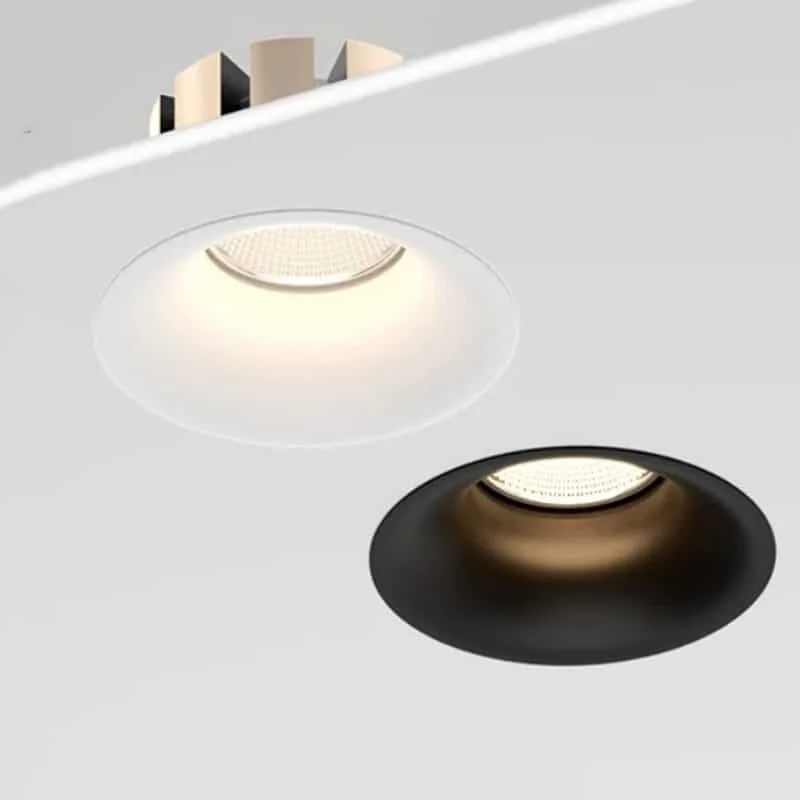

Downlight antiabbagliamento con anello curvo

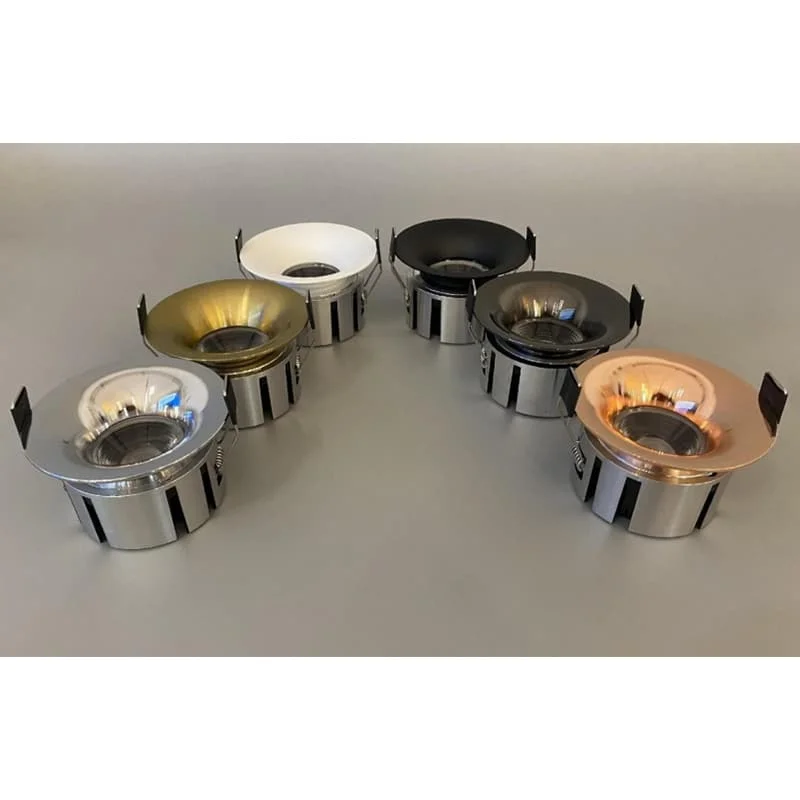

Puoi scegliere argento lucido, oro rosa, oro, bianco, nero o nero canna di fucile per coordinare il downlight con l’ambiente. Il riflettore profondo aiuta a ridurre la visione diretta della sorgente in funzione di ottica, posizione e condizioni dello spazio. L’apparecchio è da incasso e presenta un anello curvo in alluminio. Per hotel, uffici o soggiorni valuta finitura e apertura del fascio all’interno del progetto.
- Installazione: a incasso o senza cornice
- Controllo: acceso/spento, dimmerazione DALI/0-10V opzionale
- Angolo del fascio: 15/24/36/50°
- Corpo: alluminio pressofuso.
- Finiture: bianco/nero/nero canna di fucile/argento lucido/opzioni dorate
- Tensione d’ingresso: 110/220-240VAC 50/60Hz
- Fattore di potenza: >0.5 o 0.9
- THD: <19
- Chip LED: Bridgelux / Osram COB, CRI92, SDCM<3.
- Durata dichiarata: 50000 h
- Indice di protezione IP: IP20, per interni
- UGR: <19, antiabbagliamento
- Temperatura di colore: 2800K-3200K/4000K-4500K/5500-6500K
- Conformità dichiarata: CE, LVD, EMC e RoHS
- Garanzia: 3/5 anni
| Codice | Potenza | Dimensioni | Dimensioni del foro | Flusso luminoso | Scheda tecnica |
|---|---|---|---|---|---|
| HOYUWO-DL-55B | 7W±5% | Φ64*H47mm | Φ55mm | 600-700lm | Richiedi la scheda |
| HOYUWO-DL-75B(9W) | 9W±5% | Φ84*52mm | Φ75mm | 830-900lm | Richiedi la scheda |
| HOYUWO-DL-75B(12W) | 12W±5% | Φ84*52mm | Φ75mm | 1000-1200lm | Richiedi la scheda |
| HOYUWO-DL-95B(15W) | 15W±5% | Φ104*57mm | Φ95mm | 1300-1500lm | Richiedi la scheda |
| HOYUWO-DL-95B(18W) | 18W±5% | Φ104*57mm | Φ95mm | 1550-1800lm | Richiedi la scheda |
- Kit di emergenza
- Dimmerazione 0-10V/taglio di fase TRIAC/DALI
- Temperatura di colore selezionabile 3CCT
- Downlight intelligente Zigbee
Criteri per definire l’ordine
A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.
Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.
Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.
Consulta lo schema prima di preparare il montaggio.
Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.
Quali misure verificare prima dell’ordine?
Per verificare lo spazio disponibile useremo il codice HOYUWO-DL-55B e la quota Φ64*H47mm riportata nel disegno. Controlleremo supporto e misure della variante fornita, senza estendere queste dimensioni a tutta la gamma.
Come scegliere l’ottica di questo downlight?
Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.
La luce in emergenza equivale a quella del funzionamento normale?
Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.
Quali componenti servono per il controllo intelligente di questo modello?
Per la configurazione intelligente definiremo il comando e la piattaforma di utilizzo. Prima di confermare la fornitura, verificheremo la compatibilità del modello con il gateway e il driver previsti.
Quale sistema di dimmerazione occorre ordinare?
Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
Informazioni accessibili sulle immagini

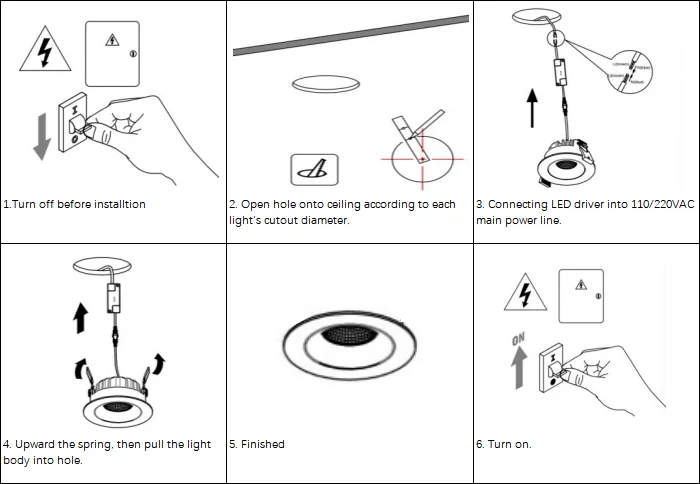

Immagine 1 · Installazione
- 1. Scollega l’alimentazione prima di installare l’apparecchio.
- 2. Prepara il foro nel soffitto secondo il diametro di incasso del modello.
- 3. Collega il driver LED alla linea di alimentazione principale 110/220VAC.
- 4. Ripiega le molle e inserisci l’apparecchio nel foro.
- 5. Verifica che l’apparecchio sia fissato saldamente.
- 6. Ripristina l’alimentazione e controlla il funzionamento.
