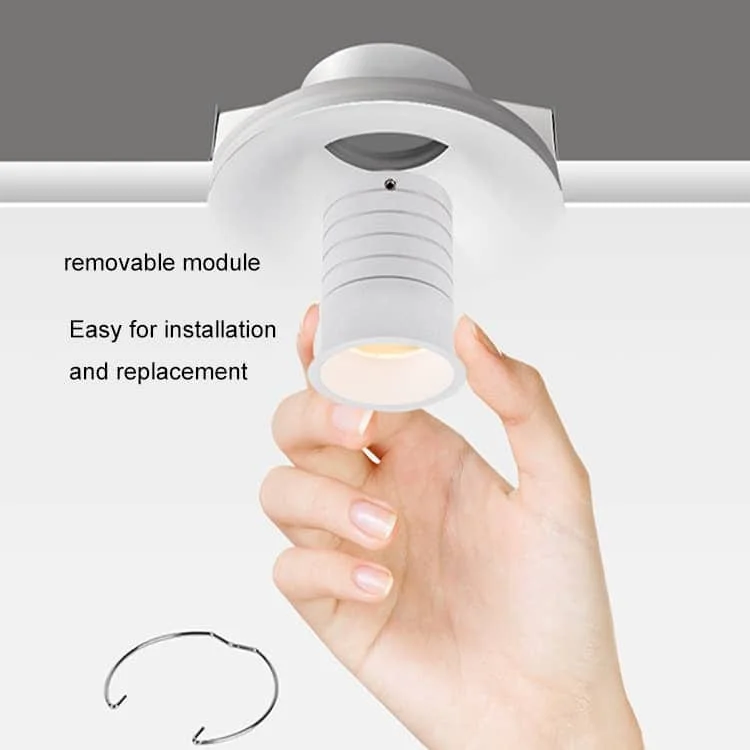

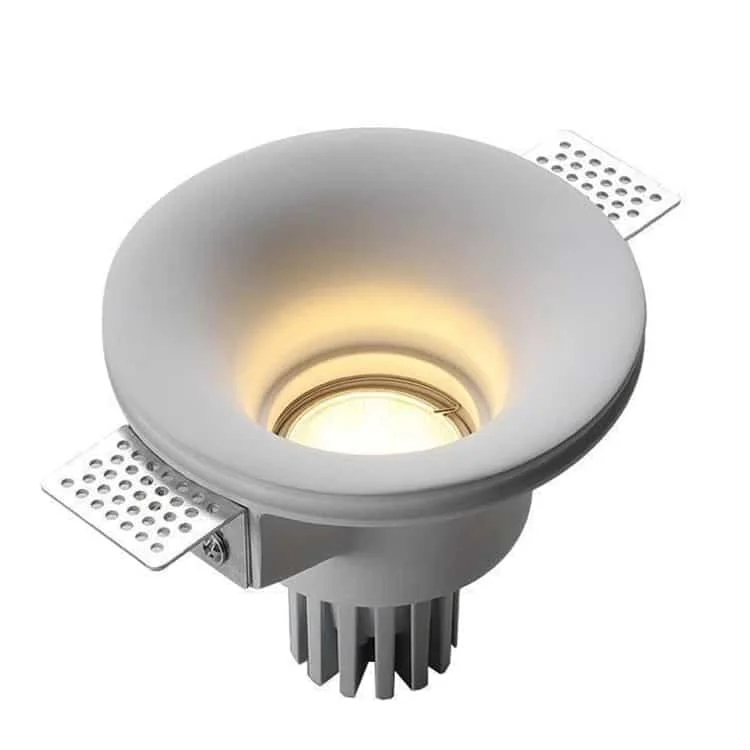

Downlight con anello in gesso e modulo estraibile

Immagini	Codice	Potenza	Dimensioni del foro	Flusso luminoso	Scheda tecnica
	HOYUWO-DL-7WF-R	7W±5%	Φ105mm	650-770lm	Richiedi la scheda
	HOYUWO-DL-10WF-R	10W±5%	Φ105mm	850-1000lm	Richiedi la scheda
	HOYUWO-DL-15WF-R	15W±5%	Φ105mm	1200-1300lm	Richiedi la scheda
	HOYUWO-DL-7WF-S	7W±5%	L105*W107mm	630-770lm	Richiedi la scheda
	HOYUWO-DL-10WF-S	10W±5%	L105*W107mm	850-1000lm	Richiedi la scheda
	HOYUWO-DL-15WF-S	15W±5%	L105*W107mm	1200-1300lm	Richiedi la scheda

• Dimmerazione Triac, 0/1-10V e DALI DT6 DT8; opzioni di bianco regolabile
• Batteria di riserva per emergenza

Criteri per definire l’ordine

A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.

Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.

Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.

Verificheremo la versione adatta a soffitti con spessore da 1mm a 35mm. Prepareremo il foro con le quote esatte del disegno e definiremo l’integrazione dell’anello nella finitura prima del montaggio.

Consulta la procedura per integrare il downlight nella finitura in gesso.

Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.

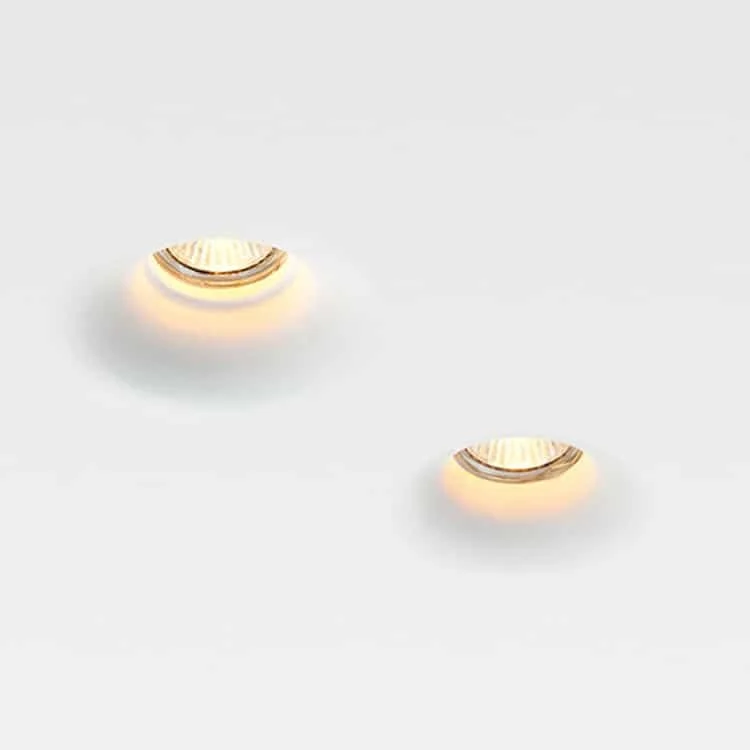

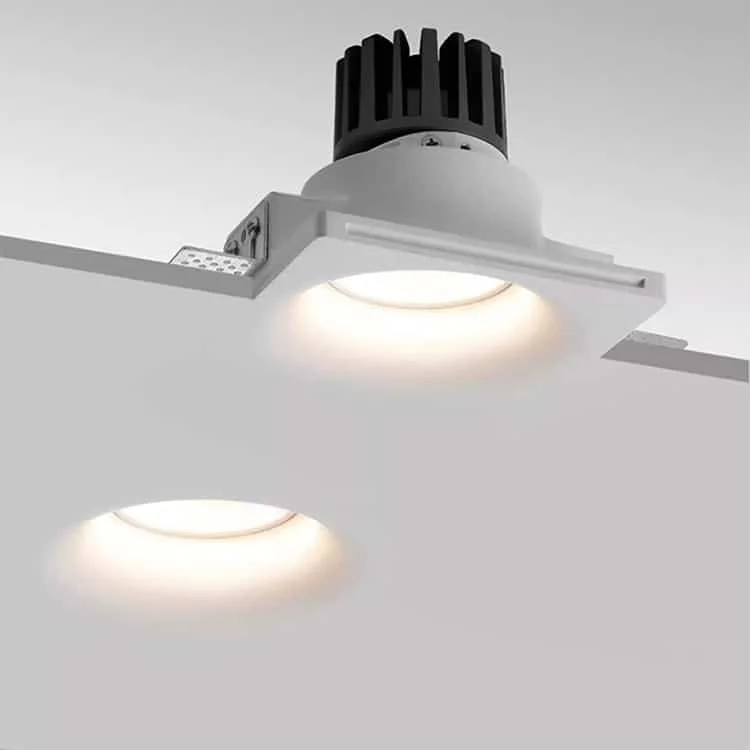

Che cosa definire prima di completare un soffitto con apparecchi senza cornice?

Prima di ultimare il soffitto verificheremo spessore del supporto, diametro o forma del foro e sistema d’integrazione specifico del modello.

Quali misure verificare prima dell’ordine?

Per verificare l’inserimento confronteremo il supporto con il disegno del modello in tabella, che indica Φ105mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.

Come scegliere l’ottica di questo downlight?

Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.

La luce in emergenza equivale a quella del funzionamento normale?

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Quale sistema di dimmerazione occorre ordinare?

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
