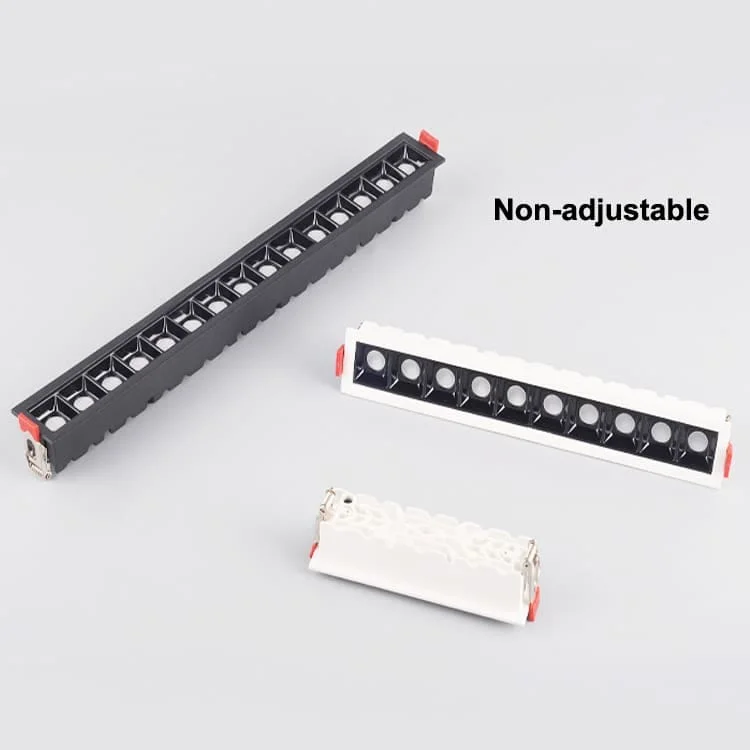

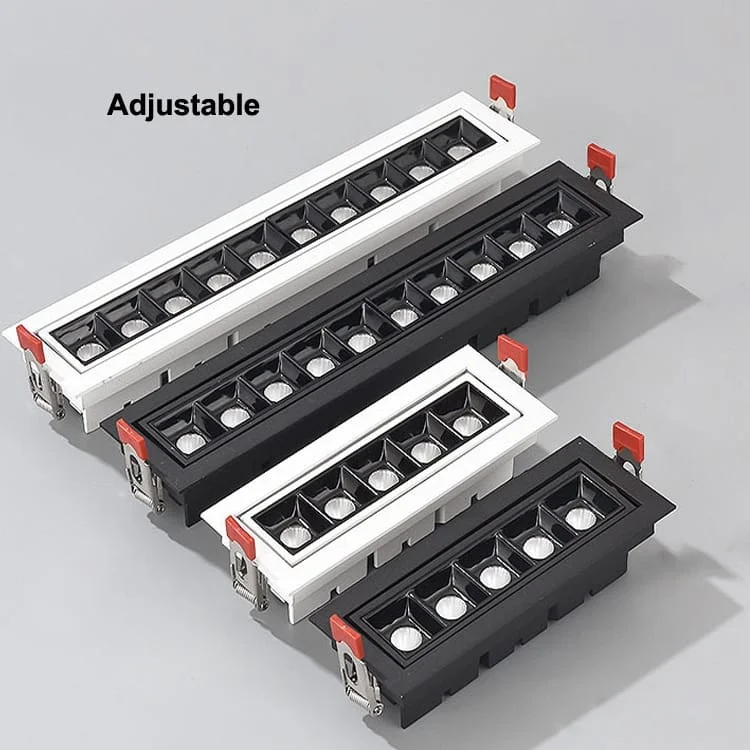

Downlight lineari fissi o orientabili in alluminio

Codice	Potenza	Tipo	Dimensioni	Foro d’incasso	Flusso luminoso	Scheda tecnica
HOYUWO-DL-10WL-01	10W	Fisso	L145*W45*H35mm	L140*W36mm	950-1100lm	Richiedi la scheda
HOYUWO-DL-20WL-01	20W	Fisso	L282*W45*H35mm	L275*W36mm	1800-2100lm	Richiedi la scheda
HOYUWO-DL-30WL-01	30W	Fisso	L415*W45*H35mm	L410*W36mm	2800-3100lm	Richiedi la scheda
HOYUWO-DL-10WL-02	9W±5%	Orientabile	L158*W60*H45mm	L155*W50mm	850-990lm	Richiedi la scheda
HOYUWO-DL-20WL-02	20W±5%	Orientabile	L294*W62*H38mm	L288*W50mm	1700-1900lm	Richiedi la scheda
HOYUWO-DL-30WL-02	30W±5%	Orientabile	L430*W62*H38mm	L425*W51mm	2700-3000lm	Richiedi la scheda

• Dimmerazione opzionale: Triac a taglio di fase, 0/1-10V o DALI.
• Kit di emergenza da 1-3W con autonomia di 1-1.5 ore.

Criteri per definire l’ordine

A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.

Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.

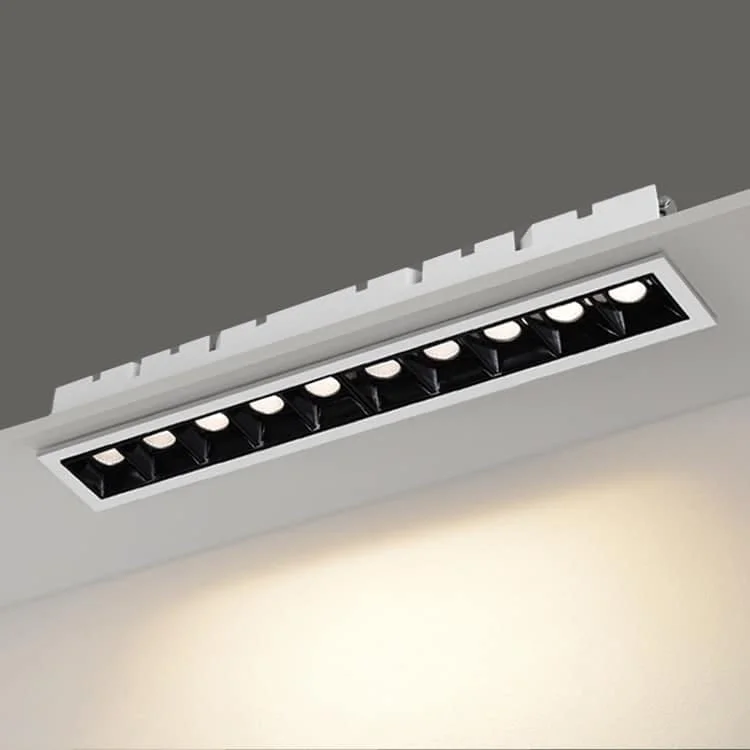

Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.

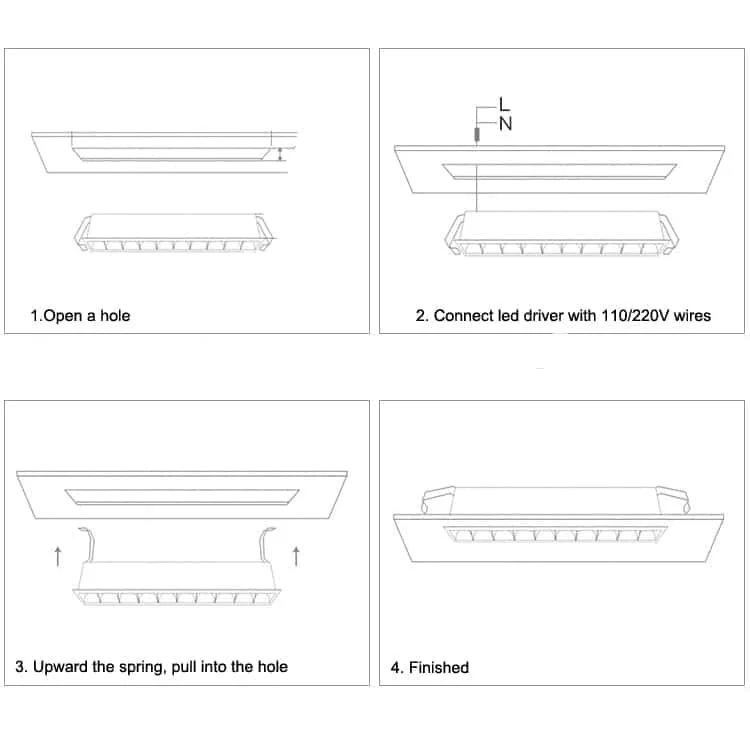

Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.

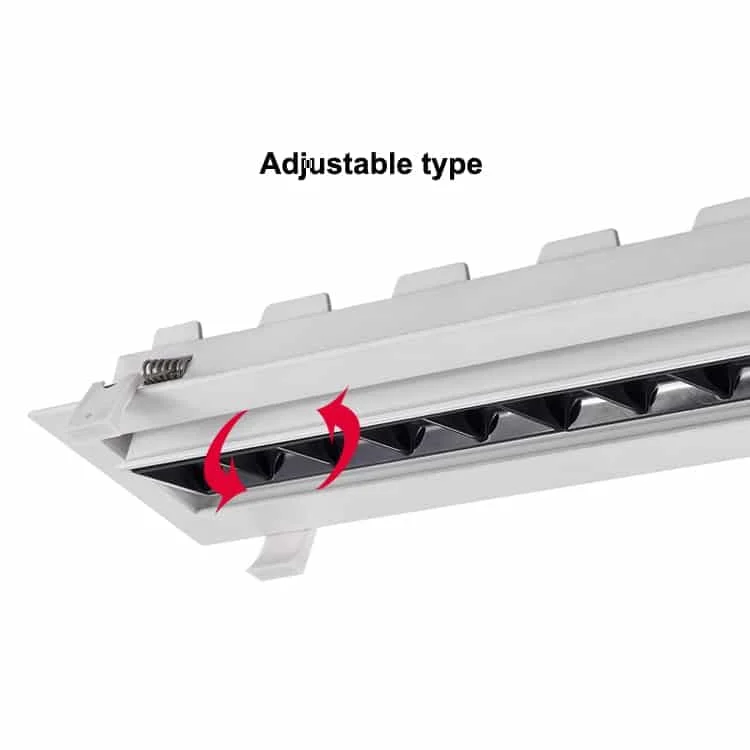

Che cosa verificare orientando questo faretto?

Nell’orientamento previsto eviteremo che la sorgente si trovi direttamente nel campo visivo di chi attraversa lo spazio. Prima controlleremo i limiti di rotazione e il gioco ammesso dal modello.

Quali misure verificare prima dell’ordine?

Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-DL-10WL-01, che indica L145*W45*H35mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.

Come scegliere l’ottica di questo downlight?

Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.

La luce in emergenza equivale a quella del funzionamento normale?

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Quale sistema di dimmerazione occorre ordinare?

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
