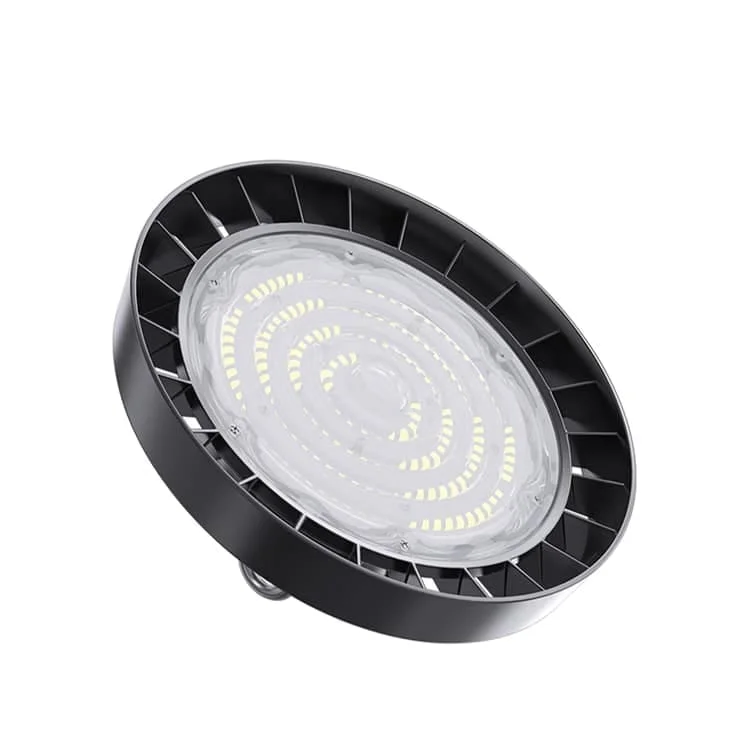

Campane UFO con dimmerazione 0-10V o DALI
Definisci driver, ottica e controllo secondo l’uso del capannone, palazzetto o sala polivalente. La gamma indica un’efficacia da 150 lm/W a 200 lm/W. Puoi richiedere il bianco regolabile come alternativa al bianco fisso di serie. Queste campane circolari UFO offrono versioni dimmerabili 0-10V o DALI.
- Modello di riferimento: serie HOYUWO-HB-D
- Dimmerazione: 0/1-10V o DALI, secondo il driver
- Potenza: 100W 150W 200W
- Installazione: su superficie/a sospensione
- Efficacia luminosa indicata: 150lm/W
- Durata dichiarata: >50000 ore
- Garanzia del produttore: 3/5 anni
- Conformità dichiarata: CE e RoHS. Richiedere la documentazione del modello specifico.
- Tempi di consegna indicati: 7-15 giorni, secondo la quantità
- Origine: Cina
- Ordine minimo: 30 pezzi per modello
| Codice | Potenza | Dimensioni | Flusso luminoso | Sistema di dimmerazione | Scheda tecnica |
|---|---|---|---|---|---|
| HOYUWO-HB-100WD | 100W±5% | Ø250*H90mm | 15000-20000lm | Dimmerabile 0/1-10V o DALI | Richiedi la scheda |
| HOYUWO-HB-150WD | 150W±5% | Ø300*H100mm | 23000-30000lm | Dimmerabile 0/1-10V o DALI | Richiedi la scheda |
| HOYUWO-HB-200WD | 200W±5% | Ø345*H120mm | 30000-40000lm | Dimmerabile 0/1-10V o DALI | Richiedi la scheda |
Puoi richiedere la batteria opzionale per il supporto di emergenza della campana.
Per scegliere apparecchi da montare in quota in un capannone, un’officina o un magazzino, considera posizione di scaffali e postazioni di lavoro. Questi dati permettono di studiare distribuzione ottica e numero di apparecchi.
Consulta in questi disegni il collegamento del controllo d’intensità della campana:
- Schema di collegamento della campana LED dimmerabile DALI:
- Installazione e collegamento della campana dimmerabile 0-10V/1-10V:
Criteri per definire l’ordine
Per la campana richiederemo l’intervallo termico ammesso per l’insieme completo di driver. Considereremo la temperatura vicino alla copertura, che può differire da quella rilevata al suolo.
Forniremo all’installatore la corrente di spunto dichiarata del driver, affinché possa definire il circuito e il numero di unità collegate.
Nel progetto verificheremo il carico ammesso dal supporto, la sospensione prevista e l’accesso per la manutenzione. Realizzeremo ancoraggio e collegamento secondo il manuale del modello.
Quale sistema di dimmerazione occorre ordinare?
Terremo distinti gli ingressi a taglio di fase, analogici e digitali, senza considerarli intercambiabili. Richiederemo una combinazione verificata di driver e comando, con il livello minimo di dimmerazione e la risposta all’avvio. Coordineremo il protocollo dell’apparecchio con il controllo previsto nel nostro impianto. Nella fornitura sarà specificata l’opzione corrispondente al modello scelto.
Quali misure verificare prima dell’ordine?
Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-HB-100WD, che indica Ø250*H90mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.
L’altezza del capannone basta per scegliere questa campana?
Inseriremo nel disegno macchine, scaffali e superfici di lavoro. Con queste informazioni verificheremo la fotometria prima di definire potenza e numero di apparecchi.
La luce in emergenza equivale a quella del funzionamento normale?
Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.
Informazioni accessibili sulle immagini

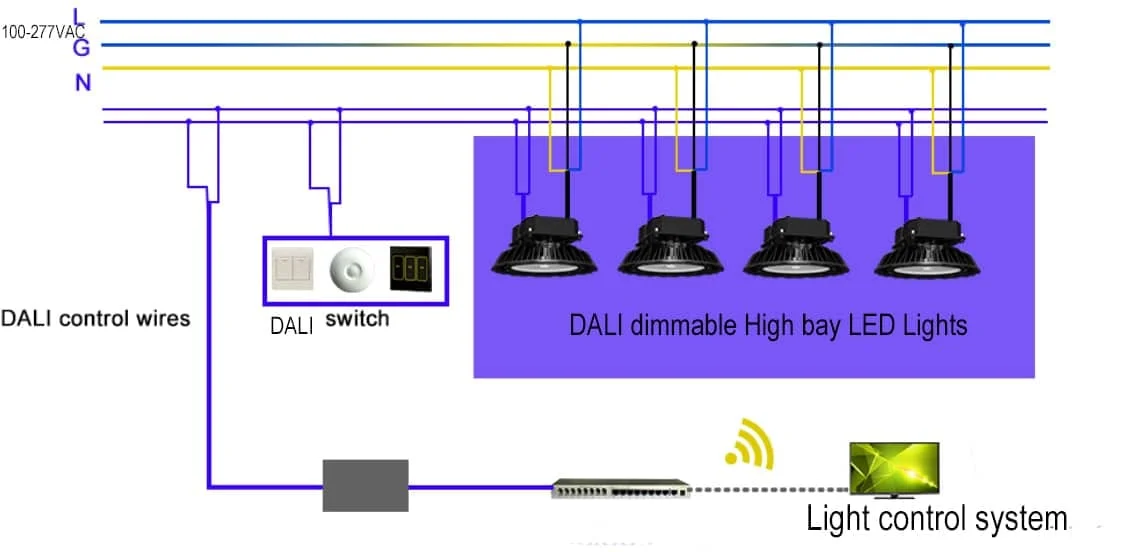

Immagine 1 · Installazione e collegamento
- Sistema di controllo delle campane LED industriali dimmerabili tramite DALI.
- Alimentazione indicata: 100–277VAC, con linee L, G e N.
- Elementi indicati: cavi di controllo DALI, interruttore DALI, campane LED dimmerabili e sistema di controllo dell’illuminazione.

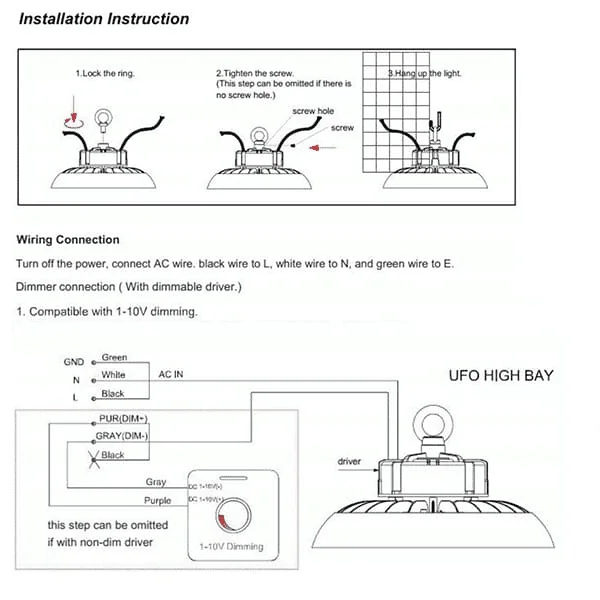

Immagine 2 · Installazione e collegamento
- Lo schema mostra il fissaggio dell’anello, la vite e la sospensione. Segui il manuale del modello; non omettere un fissaggio soltanto perché non coincide con l’illustrazione.
- Indicazioni dello schema originale: nero su L, bianco su N e verde su E/GND. Non usare questi colori come regola per un altro impianto: identifica i morsetti e segui la marcatura dell’apparecchio, con alimentazione disconnessa.
- Il collegamento di dimmerazione corrisponde a un driver dimmerabile compatibile 1–10V.
- Nello schema, viola corrisponde a DIM+ e grigio a DIM−. Verifica collegamenti e trattamento dei conduttori di controllo nel manuale della versione fornita.
