Proiettori LED: confrontare ottiche, montaggio e prestazioni utili

Per un cantiere in Italia partiremo dalla superficie da illuminare, includendo manutenzione e controllo della luce oltre l’area utile. Campo sportivo, facciata e parcheggio possono richiedere sostegni, comandi e ottiche differenti anche a parità di potenza. Confronteremo il prezzo dopo aver definito montaggio, impiego e fotometria. Il catalogo aiuterà a formulare richieste, senza sostituire calcolo e documentazione del modello.

Come scegliere un proiettore LED?

Prima di scegliere il modello confronteremo montaggio e distribuzione con l’uso previsto. Il proiettore consente di puntare verso elementi o superfici. Le varianti per parchi, piazze, facciate o impianti sportivi dovranno avere protezioni e ottiche adatte a ciascun sito.

Tensione di ingresso

Non presumeremo che un modello ammetta tutti i valori citati: 110–120VAC, 220–240VAC e AC/DC12V–60V riguardano versioni differenti. In Italia sceglieremo secondo l’alimentazione disponibile, senza affidarci a un elenco generale di Paesi. Confronteremo frequenza, tensione e tipo di corrente del circuito con la marcatura.

Flusso luminoso

Confronteremo consumo e fotometria insieme al flusso in lumen. Quel numero non determina da solo luminosità percepita o illuminamento utile. Cambiando orientamento o distribuzione, un flusso superiore può non dare più luce nel punto necessario.

Potenza

La potenza indica consumo elettrico, non luce ricevuta. La gamma da 10W a 1000W e gli esempi di 10W–50 watt a 3–5 metri non bastano a dimensionare l’impianto. Se valutate un proiettore da 500W in quota, verificate anche fotometria, sostegno e accesso per la manutenzione.

Angolo del fascio

Scegliete l’apertura secondo livello richiesto, orientamento e distanza, senza basarvi soltanto sulla grandezza dell’area. Il catalogo cita da 3° a 140°: un’ottica stretta può valorizzare alberi o dettagli di facciata. Per altre geometrie potete valutare aperture ampie, come 120° o 70 × 140°, verificandone la distribuzione.

Temperatura di colore

Per distinguere le opzioni del catalogo, interpretate la temperatura di colore correlata come tonalità del bianco. Potete confrontare le varianti seguenti:

• 3000K: bianco caldo, dall’aspetto più giallo.
• 4000K–4500K: bianco neutro, che non riproduce tutte le variazioni della luce solare.
• 5500K–6500K: bianco freddo, dall’aspetto più azzurro.

Individuate la combinazione di ottica e puntamento che dirige l’emissione del proiettore. L’uso in interni o esterni è possibile quando il modello è adatto all’ambiente e al montaggio specifici.

Potete valutare la sostituzione di apparecchi a ioduri metallici o sodio ad alta pressione con LED, verificando prima impianto e risultato previsto.

Nel confronto con le sorgenti a scarica, ricordate che anche i LED producono calore da gestire. Considerate inoltre elettronica e materiali a fine vita: l’apparecchio completo non può essere definito privo d’impatto ambientale.

Caratteristiche e vantaggi dei proiettori LED

Confrontate l’apertura del proiettore fra ottiche strette, ampie o asimmetriche secondo la superficie utile. Un intervallo di 120–180° non garantisce minore inquinamento luminoso: occorre coordinare distribuzione, schermatura e orientamento per limitare emissioni estranee all’obiettivo.

Confronteremo potenza complessiva e flusso dell’apparecchio nelle stesse condizioni, considerando orari, comando e prodotto sostituito. I 100–150 lm/W sono esempi di efficacia, non un limite attuale del mercato né una prova automatica di risparmio dell’80%.

Per valutare le 50000 ore dichiarate, richiedete criterio di mantenimento del flusso e condizioni termiche. Non interpretatele come durata doppia rispetto a qualunque lampada precedente. Il racconto di un’unità operativa dal 2013 per oltre 7 anni è un aneddoto della fonte, non estendibile all’intera gamma.

Se occorre un’accensione immediata, verificate la risposta del controllo e dell’apparecchio completo. La sorgente LED non richiede il riscaldamento tipico di una lampada a scarica.

Richiederemo temperatura, corrente e prove del modello, distinguendo decadimento del flusso e guasti degli altri componenti. Non attribuiremo a tutti i LED le perdite dell’1% a 3000 ore o del 3% a 10000 ore riportate nell’esempio.

Confermeremo quali pezzi il progetto consenta di sostituire e come mantenerne la protezione. Riutilizzando l’involucro con un’altra sorgente, verificheremo l’insieme risultante. Un modello non sarà considerato riparabile senza conoscerne la procedura.

Famiglie di proiettori LED

Consultando i produttori di proiettori LED, verificheremo le funzioni disponibili per ciascun modello. Un apparecchio può abbinare fotocellula, regolazione e formato modulare: queste famiglie commerciali non si escludono a vicenda.

• Proiettori per impianti sportivi all’aperto
• Proiettori LED a bassa tensione
• Proiettori LED solari
• Proiettori DOB
• proiettori con comando crepuscolare
• Proiettori LED di emergenza con batteria di riserva

Per esterni: proiettori per impianti sportivi

Valuteremo i modulari per tennis, pallacanestro, calcio o altre superfici ampie quando la fotometria è adatta. Verificheremo accesso, dissipazione e reale sostituibilità, senza dedurre facilità di manutenzione dal formato. Alcuni progetti permettono di orientare separatamente i moduli. La fonte descrive unità da 50W, 100W o 250W combinate in apparecchi fino a 1000W, 1500W o 2000W.

Proiettori LED a bassa tensione

Per miniere, stazioni di servizio o impianti petrolchimici richiedete una selezione specifica, compresa la protezione contro le esplosioni quando necessaria. Una tensione inferiore a 110V o 220V non dimostra sicurezza in acqua né idoneità a questi ambienti. Fate coincidere alimentazione e marcatura: le opzioni non sono intercambiabili. Nei proiettori a bassa tensione troverete esempi AC o DC da 12V, 24V, 36V, 48V o 60V.

Proiettori LED ad alto flusso da 250W-2000W per stadi e campi da calcio

Proiettori LED professionali per esterni da 50W-600W

Proiettore LED solare da esterno da 50W-200W

DOB e alimentazione integrata: verificare il modello

Valutate un DOB mediante prove, manutenzione, protezione e prestazioni, senza dedurne la qualità dalla regione in cui è venduto. I 220–240VAC e il fattore di potenza 0,5–0,6 del testo sono esempi, non descrivono l’intera tecnologia. DOB non significa assenza di elettronica: Driver on Board indica un’alimentazione integrata vicino ai LED sulla scheda o in un’architettura analoga.

Proiettore LED DOB

Confermeremo possibilità di riparazione e procedura di garanzia. Integrare componenti può ridurre le dimensioni senza dimostrare basso costo complessivo o frequenza elevata di guasti. Verificheremo temperatura, isolamento, sfarfallio e comportamento elettrico nei documenti dell’insieme. Con alimentazione di rete, raddrizzamento e controllo della corrente fanno parte della soluzione elettronica.

Dove vengono utilizzati i proiettori?

Potete esaminare gli impieghi seguenti, verificando sempre compatibilità con modello e progetto:

Descrizione e testo dell’immagine

• Galleria
• Campo sportivo
• Carreggiata
• Torre faro

• Impianti sportivi: campi da calcio, pallacanestro, tennis e altre aree secondo la fotometria.
• Spazi pubblici: parchi, piazze, giardini, strade e illuminazione su torri faro.
• Illuminazione paesaggistica di alberi e altri elementi del giardino.
• Illuminazione industriale per magazzini, officine e fabbriche.
• Illuminazione commerciale per stazioni ferroviarie, metropolitane, parcheggi e altri spazi.

Confrontare un proiettore LED con altre tecnologie

Giustificate il rinnovo con consumo, manutenzione e prestazioni mantenute, senza considerare universali i vantaggi del cambio di sorgente.

Registreremo il consumo compresi gli ausiliari, perché i watt della lampada precedente possono escluderne le perdite. Nel confronto con sodio ad alta pressione o ioduri metallici verificheremo fotometria, flusso e prestazioni mantenute. La tabella offre equivalenze indicative, senza risolvere da sola la sostituzione.

Equivalenza indicativa fra proiettori a ioduri metallici/HPS e LED

Proiettori a ioduri metallici o sodio ad alta pressione (HPS)	Proiettori LED	Flusso luminoso effettivo
150 W	50–60 W	6000–7000 lm
250 W	80–100 W	10000–13000 lm
400 W	150–180 W	20000–24000 lm
600 W	240–250 W	30000–32000 lm
1000 W	300–400 W	38000–44000 lm
1500 W	500–750 W	60000–75000 lm
2000 W	800–1000 W	100000–120000 lm

Quale potenza di proiettore richiede il progetto?

La tabella mostra esempi d’impiego, non un’assegnazione automatica di watt per altezza. L’elenco commerciale comprende 10W, 20W, 30W, 50W, 70W, 100W, 150W, 200W, 250W, 300W, 400W, 500W, 1000W e 2000W: l’idoneità va verificata per ogni applicazione.

Luogo d’impiego	Potenza	Altezza d’installazione	Lumen (lm)
Giardino o cortile	10W–50 watt	3m-5m	800-4000lm
Parcheggio	100W-150W	6m-8m	10000-18000lm
Carreggiata	30W–250 watt	6m-14m	3000-30000lm
Galleria	50W–150 watt	6m-8m	6000-18000lm
Campo da calcio	500 watt–1000 watt	10m-20m	60000-130000lm
Campo da tennis	150 watt–250 watt	8m-10m	18000-30000lm
Torre faro in una piazza o grande area esterna	400W–2000 watt	15m-50m	50000-230000lm

Copertura dei proiettori

Non confondete la superficie raggiunta dal fascio con l’area utile a illuminamento uniforme. Per definire la copertura occorre collegare inclinazione, altezza e fotometria al livello richiesto sul piano d’uso.

Potremo stimare la geometria delimitata dall’apertura per un fascio circolare, simmetrico e perpendicolare al piano. Il calcolo non dimostra uniformità né raggiungimento del livello previsto: descrive soltanto l’estensione geometrica.

• Raggio sul piano obiettivo: r = h × tan(θ/2), con θ angolo del fascio e h altezza perpendicolare
• Area di copertura circolare: A = πr²
• Esempio: h=5m, θ=60° → r=5×tan(30°)≈2,89m → A≈26,4m², area centrale definita dalla larghezza a metà massimo (FWHM).
• La formula approssimata larghezza = distanza × angolo in gradi × 0,018 vale come approssimazione soltanto per piccoli angoli. Per aperture maggiori usate relazione trigonometrica e fotometria; non applicatela a 120°.

Prima di adottare le aree commerciali di un apparecchio da 100W e 13000lm verificheremo la distribuzione reale: senza fotometria e obiettivo non rappresentano un calcolo controllabile. I riferimenti di 500–800 ft² corrispondono a circa 46,5–74,3 m². Quelli di 1000–2000 ft² equivalgono a circa 92,9–185,8 m² e richiedono la stessa verifica.

Angolo del fascio	Altezza d’installazione	Area di esempio	Applicazioni
120°	3-4.5m(10-15ft)	500–800 piedi quadrati, equivalenti metrici nel testo	Cortili e piccoli parcheggi
90°	6-9m(20-30ft)	1000–2000 piedi quadrati, equivalenti metrici nel testo	Spazi commerciali
60°	9m+ (30ft+)	Portata maggiore con zona centrale più ridotta	Facciata

Preparare la scelta dei proiettori per il cantiere

Qual è la differenza fra faretto e proiettore?

Distingueremo gli apparecchi per montaggio e distribuzione fotometrica. I nomi inglesi non dimostrano queste proprietà, perché le etichette commerciali possono sovrapporsi.

Per un proiettore confrontate aperture come 90/120° con ottiche asimmetriche o strette. Non aspettatevi che coprano una scena allo stesso modo: ogni ottica corrisponde a una distribuzione specifica.

Per valorizzare oggetti o zone potete valutare le aperture più concentrate da 25/45/60° dell’esempio. Definite la portata utile insieme a orientamento, flusso e livello necessario, senza attribuirla soltanto all’angolo.

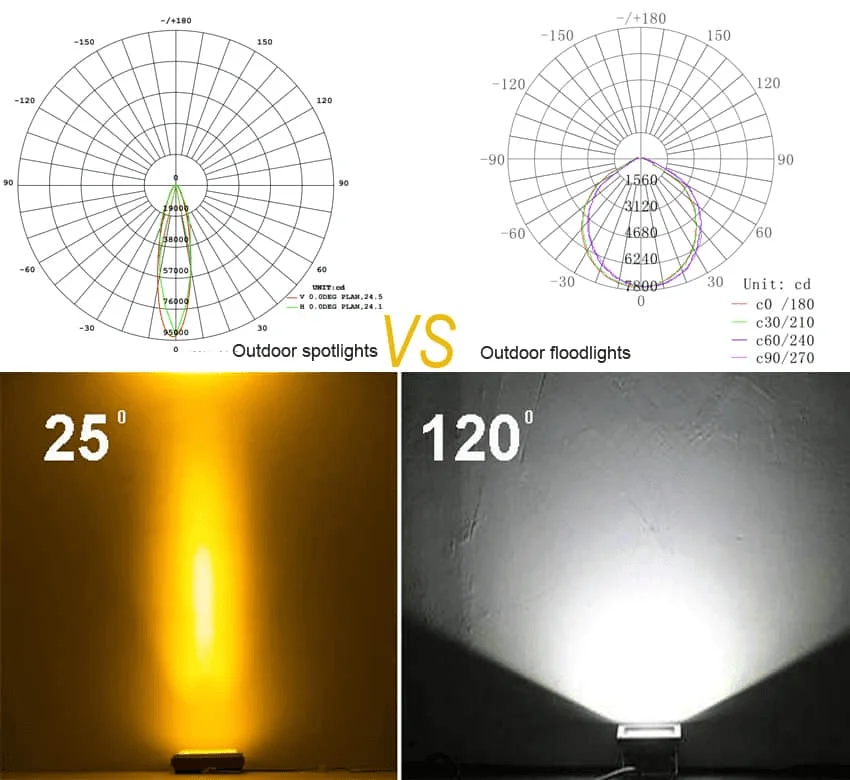

Descrizione e testo dell’immagine

• Confronto fotometrico fra faretto esterno a fascio stretto e proiettore esterno a fascio ampio.
• L’immagine mostra diagrammi polari e intensità in cd. Valori e angoli originari sono conservati.

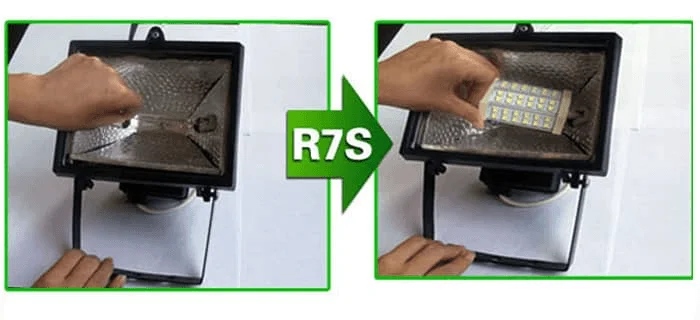

Si può sostituire un proiettore esistente con LED?

Valutate la fattibilità della sostituzione soltanto dopo aver verificato modello e condizioni dell’impianto esistente.

Dopo una modifica devono restare garantite sicurezza e idoneità dell’insieme: la corrispondenza a 220–240VAC o 110–120VAC è solo una parte del controllo. Cambiando lampada, verificate alimentazione, ausiliario, temperatura, attacco, dimensioni e ottica. Non presumete che tutti i vecchi proiettori usino E27 o R7S. Il rinnovo può essere possibile, ma 20W LED non equivalgono automaticamente a 150W e non garantiscono un risparmio superiore al 60%.

Verifiche prima dell’installazione di un proiettore LED

Confermeremo le posizioni ammesse dal modello prima di utilizzare i 3 esempi della figura: fissaggio a parete, a superficie o su base.

Coordineremo carichi, supporto, puntamento e collegamenti con personale competente, seguendo le istruzioni e mettendo il circuito in sicurezza. L’elenco aiuta a preparare l’intervento senza sostituire la procedura del produttore.

1. Individuate i punti di fissaggio della staffa previsti dal produttore.
2. Verificate posizione e accesso all’area di montaggio.
3. Definite gli ancoraggi secondo supporto, carichi e struttura; non improvvisate il fissaggio a parete o su palo.
4. Preparate gli ancoraggi secondo progetto e manuale.
5. Fissate la staffa con componenti e serraggi indicati.
6. Regolate l’orientamento entro i limiti del modello e bloccate i fissaggi.
7. Identificate morsetti e conduttori dallo schema dell’apparecchio e dell’impianto. Il colore di un cavo d’origine sconosciuta non ne determina da solo la funzione. Verificate il conduttore di protezione quando previsto e la tenuta delle connessioni.

La figura seguente confronta le forme di fissaggio rappresentate:

Descrizione e testo dell’immagine

• 1. Installazione a parete
• 2. Installazione a superficie
• Ogni montaggio deve seguire la procedura specifica del produttore.
• 3. Montaggio su base

Prima di usare il video come orientamento, confronteremo la dimostrazione con il manuale del modello.

Tutti i proiettori LED sono dimmerabili?

Verificheremo che la versione dimmerabile del proiettore comprenda alimentatore e comando compatibili. Non tenteremo di regolare una variante solo on/off perché utilizza LED.

Perché un proiettore LED può sfarfallare?

Per diagnosticare lo sfarfallio di un apparecchio LED, esaminate alimentazione, modulo, driver e controllo come un insieme. Non attribuite una causa unica senza verificare questi possibili punti d’origine.

Non diagnosticate qualsiasi modulo dai 280–300mA e 3,0–3,4V citati per un LED da 1W: sono esempi. Ricavate corrente e tensione ammesse dalla scheda pertinente. Un sovraccarico può danneggiare il prodotto, ma occorre verificare l’impianto per distinguere le possibili cause di sfarfallio.

Non attribuiremo un’alimentazione instabile a un condensatore senza le verifiche necessarie. Esamineremo driver e componenti per individuare il guasto eventualmente responsabile.

In presenza di cicli di accensione e spegnimento, considerate che il calore eccessivo può attivare le protezioni del driver. Installare 30W in un involucro previsto per 20W illustra una modifica che richiede una valutazione termica, senza spiegare tutti i casi di sfarfallio.

Se sospettiamo umidità interna, metteremo l’apparecchio fuori servizio e richiederemo una verifica, senza limitarci ad applicare sigillante all’esterno. L’acqua può aver danneggiato connessioni, moduli ed elettronica.

Perché un proiettore non si accende?

• Fra le possibili cause rientrano alimentazione, connessioni e componenti. La diagnosi deve avvenire con apparecchio e circuito in condizioni sicure.
• Per guasti ad alimentazione, modulo o connessioni affidate la diagnosi a personale competente, con apparecchio in sicurezza. Non collegate una telecamera e non improvvisate ponticelli: l’indicazione della fonte non è una procedura di riparazione valida. Consultate garanzia e assistenza del produttore.

Differenze fra proiettori e apparecchi stradali

Per un apparecchio stradale collegate l’ottica specifica a geometria e requisiti della strada. La distribuzione è spesso asimmetrica, ma non va per questo identificata con una lente polarizzante.

Nel proiettore usate la staffa per orientare, entro l’intervallo consentito, una distribuzione anch’essa direzionale. Cercate livello utile e abbagliamento controllato, senza fare della superficie massima raggiunta l’unico obiettivo.

Richiedere una copertura riferita a livello e piano precisi

Una superficie illuminata deve indicare il livello considerato utile e il piano su cui viene verificato. Chiederemo che la proposta specifichi fotometria, altezza e puntamento insieme alla copertura. Potremo così confrontare il servizio reso, senza confondere l’estensione visibile del fascio con un’area uniformemente illuminata.

Verificare l’insieme quando viene proposto un ricambio

Prima di accettare un altro modello confronteremo supporto, orientamento, controllo e alimentazione insieme al flusso. Documenteremo cosa cambia e gli effetti su calcolo e manutenzione. La verifica evita che una riduzione di potenza lasci irrisolto il compito o richieda accessori esclusi dall’offerta.

Sceglieremo un insieme adatto all’applicazione e mantenibile con documenti chiari, valutando prezzo e potenza in questo contesto. Se una variante modifica i dati approvati, ne verificheremo l’effetto prima di accettarla. Registreremo accessori, comando, ottica e orientamento, controllando dopo il montaggio un’area rappresentativa. Prima dell’ordine confronteremo modello, calcolo e condizioni d’installazione.
