Calcolare i downlight: dal livello luminoso alla distribuzione dei punti

Non accettiamo una media calcolata come garanzia di uniformità o controllo dell’abbagliamento: verifichiamo la distribuzione. Per abitazioni e negozi in Italia lavoriamo con metri quadrati, lux e flusso dell’apparecchio. Le opzioni da 5–50W non determinano da sole la quantità. Il conteggio dei downlight LED parte quindi dall’attività e dal piano che richiede luce.

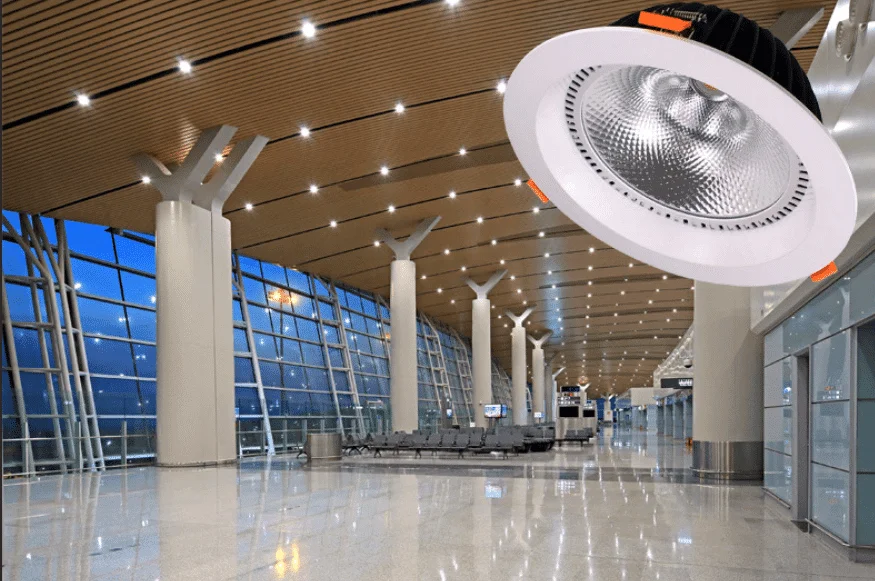

I downlight si trovano in interni commerciali, uffici, strutture sanitarie, alberghi, abitazioni, bar e alcuni impianti industriali. Sceglietene la funzione secondo distribuzione luminosa e uso dello spazio, non soltanto secondo la frequenza d’impiego.

Collegate dimensioni, altezza e riflettanze all’angolo di apertura. Per definire l’atmosfera potete scegliere anche la temperatura di colore e il tipo di illuminazione, senza confondere queste scelte con la valutazione di flusso e illuminamento su ogni compito.

Usate la spiegazione seguente per stimare una prima quantità e identificare le verifiche necessarie prima del montaggio. La stima iniziale deve diventare una distribuzione adatta allo spazio.

Definire l’illuminamento richiesto dall’attività

Non considerate costante l’efficacia di 100lm/W: è un’ipotesi dell’articolo. Non adottate neppure 1W/m², 0,8W/m², 1,1W/m², 0,9W/m² o 2W/m² come regole di illuminamento. Gli esempi di 1.500–3.000lm per soggiorno e 800–1.500lm per camera non valgono per qualsiasi superficie. Distinguete infine l’obiettivo in lux sul piano dal flusso espresso in lumen.

Misurare superficie e geometria

Misuriamo prima la superficie utile, moltiplicando lunghezza per larghezza ed esprimendo il risultato in metri quadrati. Nell’esempio, 4 metri per 5 metri danno 20m². Il dato entra nella stima delle unità, ma non sostituisce le altre condizioni dell’ambiente.

Valutare le riflettanze dell’ambiente

Osservate le finiture per valutare l’utilizzazione della luce. Una parete scura assorbe più di una chiara e può ridurre l’apporto riflesso; verificate nel calcolo se occorre compensarlo con flusso aggiuntivo.

Verificare altezza e piano di lavoro

Nel calcolo inseriamo la distanza reale tra apparecchio e piano utile e il rapporto con l’ottica. Non aggiungiamo apparecchi automaticamente oltre gli 8 piedi, circa 2,44m: l’altezza cambia la distribuzione, non impone una regola isolata.

Stimare le unità con grandezze compatibili

Se usate il metodo del flusso, adottate fattori di manutenzione e utilizzazione pertinenti allo spazio e all’apparecchio considerato:

Per stimare le unità applicate N ≈ (E × A) / (Φ × FU × FM), arrotondando all’intero superiore. E è l’illuminamento medio obiettivo (lux), A l’area (m²) e Φ il flusso unitario (lumen). FU e FM sono rispettivamente i fattori di utilizzazione e manutenzione.

Determinate FU e FM con fotometria, geometria, riflettanze e manutenzione, senza assegnarli arbitrariamente al colore di una parete. Scartate la formula originale che mescolava altezza, superficie, watt e lumen con unità incompatibili.

Il numero calcolato è un punto di partenza. Prima di accettarlo confrontate esigenze visive e distribuzione effettiva della luce.

Possiamo usare il calcolatore di downlight come supporto iniziale, dopo averne verificato unità e ipotesi. Uno strumento di un altro mercato non dimostra da solo la conformità di un progetto italiano.

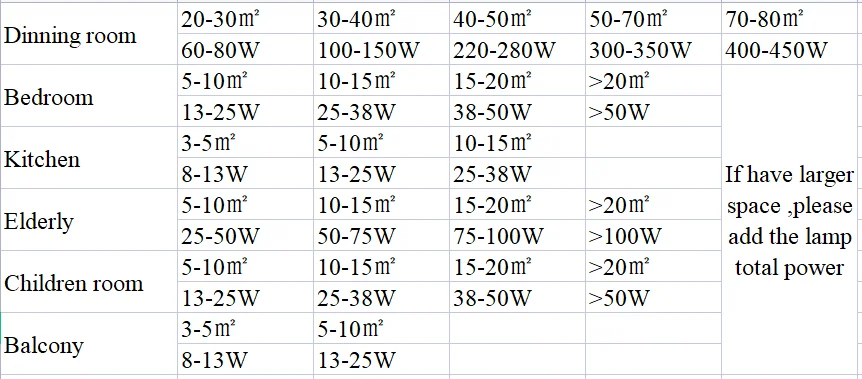

L’immagine riproduce intervalli di potenza dell’articolo originale. Non scegliete direttamente il materiale da quei dati. Le osservazioni seguenti vanno collegate al compito e alla fotometria prima di trasformarsi in una proposta.

Descrizione e testo dell’immagine

• Potenza luminosa per superficie e ambiente: valori indicativi riprodotti dalla tabella originale.
• Sala da pranzo: 20–30m², 60–80W; 30–40m², 100–150W; 40–50m², 220–280W; 50–70m², 300–350W; 70–80m², 400–450W.
• Camera: 5–10m², 13–25W; 10–15m², 25–38W; 15–20m², 38–50W; oltre 20m², oltre 50W.
• Cucina: 3–5m², 8–13W; 5–10m², 13–25W; 10–15m², 25–38W.
• Camera di persone anziane: 5–10m², 25–50W; 10–15m², 50–75W; 15–20m², 75–100W; oltre 20m², oltre 100W.
• Camera dei bambini: 5–10m², 13–25W; 10–15m², 25–38W; 15–20m², 38–50W; oltre 20m², oltre 50W.
• Balcone: 3–5m², 8–13W; 5–10m², 13–25W.
• La nota originale propone di aumentare la potenza totale al crescere della superficie.

Nel soggiorno potete ripartire lettura, accenti e luce generale secondo gli arredi. Non usate 60–450W come raccomandazione universale: l’intervallo appartiene soltanto all’esempio della tabella.

Organizziamo la camera per riposo, lettura e uso dell’armadio, con livelli adeguati e controllo delle sorgenti visibili. I 13–50W citati non risolvono il calcolo e non sostituiscono la luce localizzata eventualmente necessaria per leggere.

Verifichiamo piano cucina, lavello e preparazione dalla posizione dell’utente per evitare la sua stessa ombra. Non deduciamo che gli 8–38W della tabella illuminino sufficientemente tutti quei compiti.

Per una persona anziana studiamo le esigenze visive individuali e l’orientamento notturno insieme alla facilità d’uso dei comandi.

Adeguiamo la proposta all’utente, verificando abbagliamento e ottica prima di aumentare la potenza. Più watt possono aggravare il disagio se la distribuzione non viene corretta.

Valutiamo risultato visivo e comandi senza trasformare 13–50W o 25–100W in una potenza attribuibile all’età della persona.

Non usiamo i 13–50W della tabella come criterio di protezione degli occhi. Assicuriamo luce adatta a ogni attività e limitiamo la visione fastidiosa delle sorgenti. Non oscuriamo la stanza per un’affermazione generale sullo sviluppo della retina. Distinguiamo invece riposo, gioco e studio nella camera dei bambini.

Prima di ripetere una soluzione proviamo l’apparecchio e ne verifichiamo il comfort. Adeguiamo atmosfera e scene alle preferenze familiari, mantenendo la luce necessaria per cucinare, leggere e muoversi.

Nella verifica della parete e dei riflessi colleghiamo distanza ed effetto dell’ottica. Non applichiamo i 15–20cm dell’esempio indistintamente a luce generale, illuminazione della parete e accento.

Distinguere il calcolo medio dalla griglia di posa

Una stima delle unità non indica dove aprire ogni foro. Disegnate separatamente tavoli, divani, armadi e percorsi per verificare che cosa illumina ogni punto. Ottica e orientamento possono richiedere una ridistribuzione anche senza cambiare il flusso totale stimato.

Verificare un cambio di apparecchio durante i lavori

Se viene proposta un’altra referenza, confrontate flusso e fotometria con quelli usati nel calcolo. Verificate anche foro e profondità disponibili. Conservare potenza o numero di unità non garantisce di mantenere zone illuminate e comfort previsti.

Cerchiamo una base verificabile per adattare in futuro l’abitazione o il locale. Facciamo quindi derivare la quantità dalle verifiche anziché fissarla prima. Chiediamo i dati al fornitore di illuminazione LED e coordiniamo il montaggio con il professionista. Prima dell’ordine confrontiamo sul disegno unità, orientamento e interasse.
