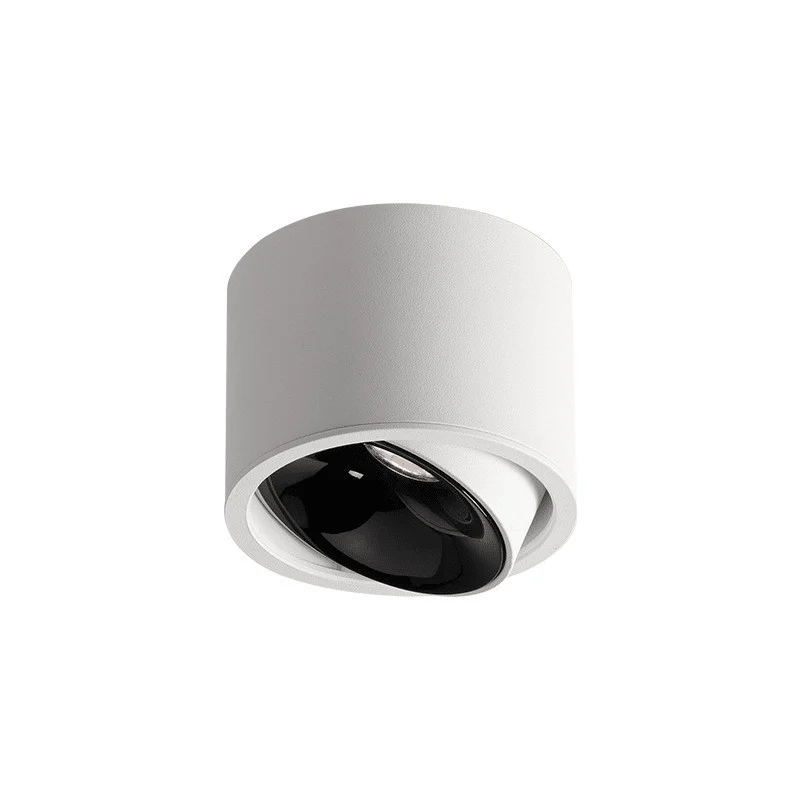

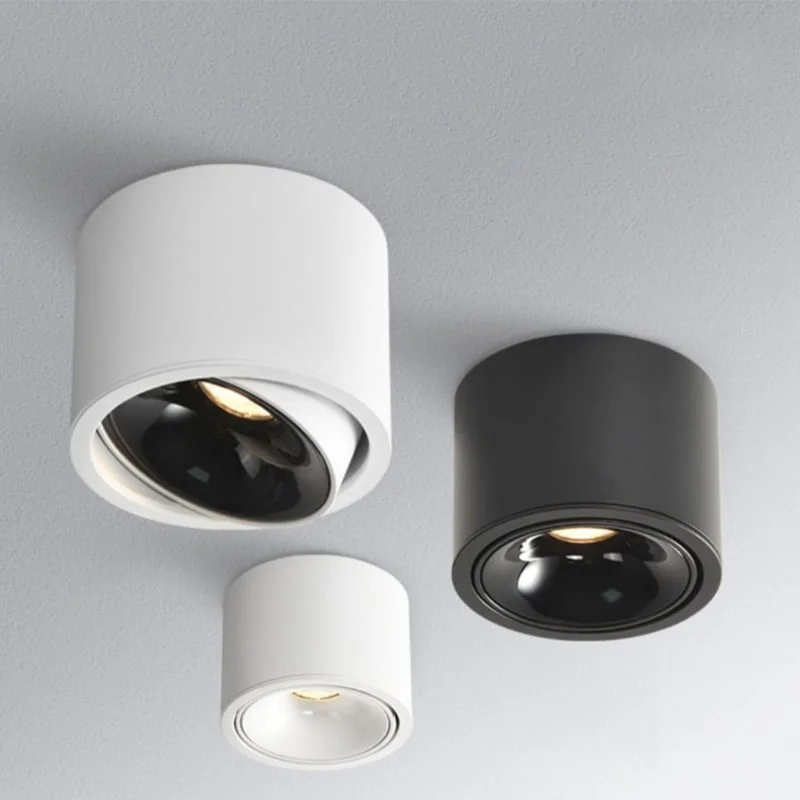

Mini faretto LED a plafone orientabile 25°
Per mettere in risalto un bancone, un dettaglio decorativo o un passaggio senza creare un foro d’incasso puoi valutare questo mini faretto a plafone. Il riflettore profondo e l’orientamento di 25° a destra o a sinistra permettono di dirigere il fascio. Scegli corpo e riflettore bianchi o neri e verifica fissaggi e misure del modello prima del montaggio.
- Indice di protezione IP: IP20, per interni
- Angolo del fascio: 15/24/36°
- Installazione: a plafone
- Materiale: corpo in alluminio pressofuso, finiture bianco opaco/nero opaco
- Riflettore: plastica, opzioni bianco/nero
- Driver LED: driver isolato integrato incluso
- Tensione d’ingresso: 120/220-240VAC 50/60Hz
- PF: >0.5 o 0.8
- THD: < 15%
- Sorgente LED: Bridgelux/Osram COB
- CRI:>90 o >95
- SDCM: <5 o 3
- Temperatura di colore: 3000K/4000K/6000K
- Durata dichiarata: >50000 h
- Conformità dichiarata: CE e RoHS
- Garanzia del produttore: 3/5 anni
| Codice | Potenza | Dimensioni | Flusso luminoso | Scheda tecnica |
|---|---|---|---|---|
| HOYUWO-FM-7WA-8 | 7W±5% | Ø70*H55mm | 650-700lm | Richiedi la scheda |
| HOYUWO-FM-10WA-8 | 10W±5% | Ø90*H65mm | 850-1000lm | Richiedi la scheda |
| HOYUWO-FM-12WA-8 | 12W±5% | Ø115*H85mm | 1000-1200lm | Richiedi la scheda |
- Dimmerazione Triac a taglio di fase
- Bassa tensione AC/DC12V/DC24V/DC36V/DC48V
Criteri per definire l’ordine
A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.
Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.
In funzione del montaggio consentito e dell’ottica scelta, questo modello può essere impiegato per l’illuminazione generale di un interno oppure per valorizzare una zona.
Per preparare il montaggio raccoglieremo il disegno tecnico, le caratteristiche del supporto e la soluzione di accesso al driver. Il collegamento sarà eseguito dall’installatore secondo la procedura del produttore.
Che cosa verificare orientando questo faretto?
Nell’orientamento previsto eviteremo che la sorgente si trovi direttamente nel campo visivo di chi attraversa lo spazio. Prima controlleremo i limiti di rotazione e il gioco ammesso dal modello.
Quali misure verificare prima dell’ordine?
Per pianificare il fissaggio confronteremo il supporto con il disegno di HOYUWO-FM-7WA-8 e le dimensioni Ø70*H55mm. Verificheremo le misure di ogni variante senza considerare questa quota comune a tutte.
Come scegliere l’ottica di questo downlight?
Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.
Prodotti correlati
Informazioni accessibili sulle immagini

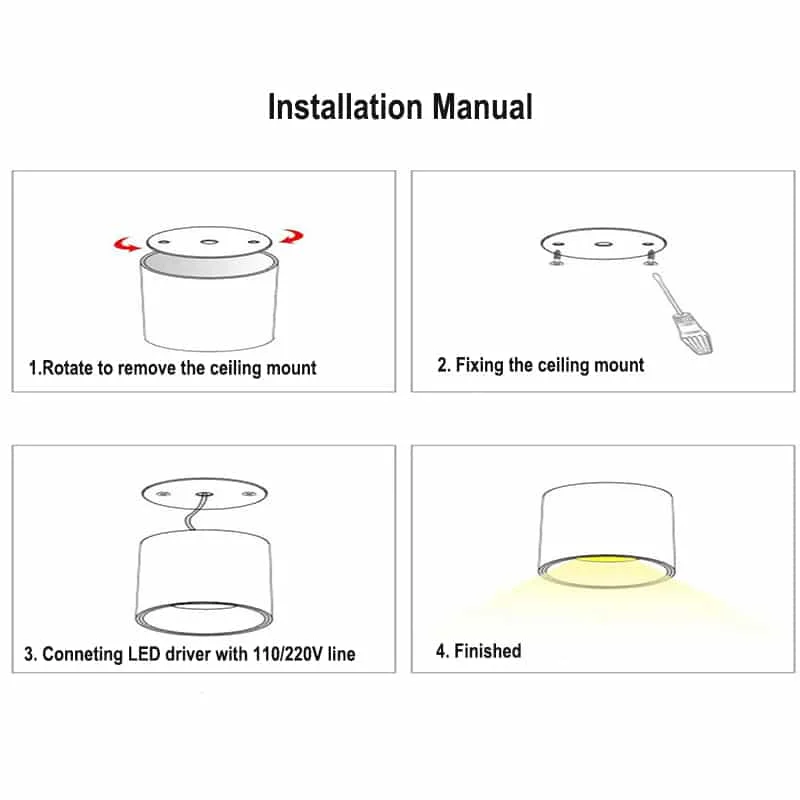

Immagine 1 · Installazione
- Manuale d’installazione
- 1. Ruota il corpo per smontare la staffa di fissaggio al soffitto.
- 2. Fissa la staffa al soffitto.
- 3. Collega il driver LED all’alimentazione 110/220V prevista per la versione corrispondente.
- 4. Montaggio completato
