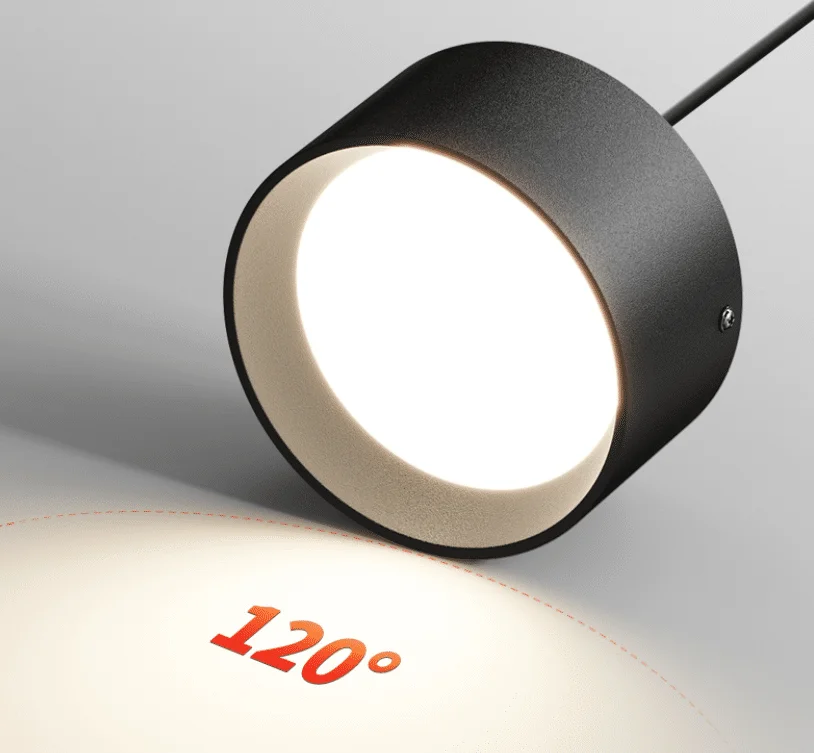

Downlight cilindrico con opzione di sospensione

Codice	Potenza	Dimensioni	Flusso luminoso	Scheda tecnica
HOYUWO-FM-7WK	7W±5%	Ø85*H75mm	630-720lm	Richiedi la scheda
HOYUWO-FM-10WK	10W±5%	Ø99*H75mm	900-1100lm	Richiedi la scheda
HOYUWO-FM-15WK	15W±5%	Ø120*H80mm	1350-1500lm	Richiedi la scheda
HOYUWO-FM-20WK	20W±5%	Ø152*H90mm	1850-2100lm	Richiedi la scheda
HOYUWO-FM-30WK	30W±5%	Ø168*H90mm	2750-3200lm	Richiedi la scheda

• Zigbee/ controllo intelligente Wi-Fi tramite dispositivi compatibili
• Dimmerazione opzionale: Triac/0-10V/DALI
• Opzioni di alimentazione a bassa tensione: DC12V/DC24V/DC36V/DC48V
• Kit di emergenza: 2W e autonomia indicata di 1.5 ore

Criteri per definire l’ordine

A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.

Puoi valutare downlight ad alta potenza per magazzini, stazioni, supermercati e aeroporti, purché fotometria e montaggio rispondano alle esigenze del progetto.

Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.

Per il fissaggio a superficie prepareremo viti adatte al soffitto, non incluse, e fisseremo la piastra. Con il circuito disalimentato, eseguiremo il cablaggio del manuale e agganceremo il corpo alla piastra.

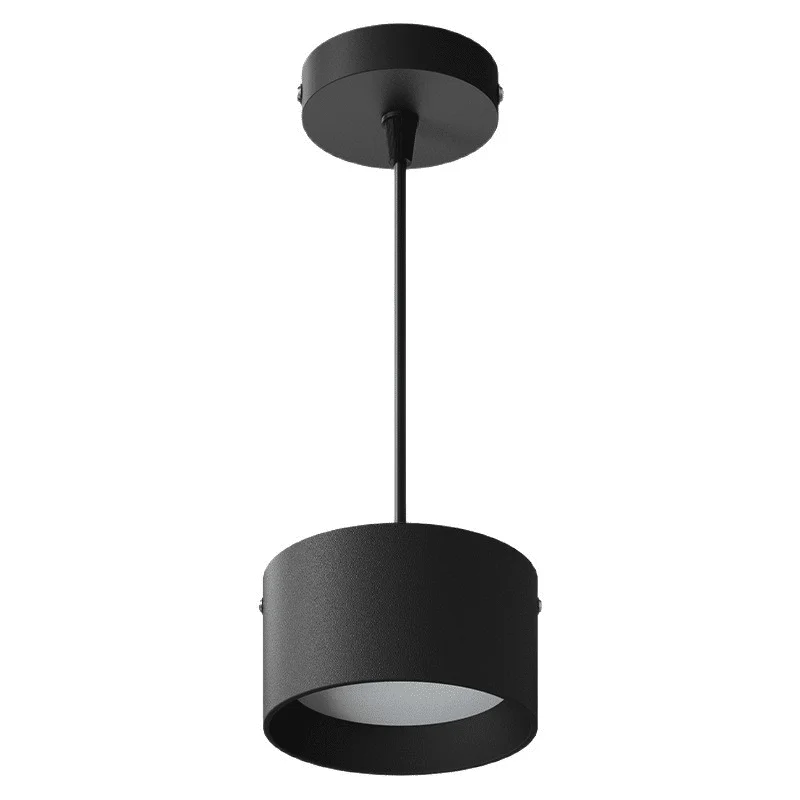

Per la sospensione sceglieremo il kit compatibile e fisseremo i cavi sia al corpo sia al supporto da soffitto, rispettando la procedura del manuale.

Consulta di seguito la sequenza prevista per il montaggio.

Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.

Quali misure verificare prima dell’ordine?

Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-FM-7WK, che indica Ø85*H75mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.

Come scegliere l’ottica di questo downlight?

Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.

La luce in emergenza equivale a quella del funzionamento normale?

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Quali componenti servono per il controllo intelligente di questo modello?

Per la configurazione intelligente definiremo il comando e la piattaforma di utilizzo. Prima di confermare la fornitura, verificheremo la compatibilità del modello con il gateway e il driver previsti.

Quale sistema di dimmerazione occorre ordinare?

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
