Downlight cilindrico IP65 da superficie
In una ristrutturazione o sotto un soffitto in calcestruzzo puoi valutare il montaggio a superficie senza aprire un foro d’incasso. Se prevedi l’installazione sotto gronde, in passaggi esterni o zone umide, verifica sia il montaggio sia i collegamenti. La scheda indica IP65. Il downlight cilindrico comprende un ingresso di alimentazione protetto e un vetro con guarnizione stagna.
- Installazione: montaggio a superficie/a soffitto
- Grado di protezione: IP65; verificare le condizioni di montaggio
- Materiale: corpo in alluminio pressofuso + riflettori
- Temperatura di colore: 2700K-3000k/4000K-4500K/5700K-6000K
- Chip LED: Bridgelux o Osram
- SDCM:< 5 o <3,
- Indice di resa cromatica: >90
- Driver LED: Eaglerise/DNF/Suncom/DONE, con funzionamento senza sfarfallio indicato nella scheda
- Tensione d’ingresso: 110/220-240VAC 50/60Hz
- Fattore di potenza: >0.5 o >0.8
- Durata dichiarata: >50000 ore
- Conformità dichiarata: CE e RoHS. Richiedere la documentazione del modello specifico.
- Garanzia del produttore: 3/5 anni
| Codice | Potenza | Dimensioni | Flusso luminoso | Scheda tecnica |
|---|---|---|---|---|
| HOYUWO-FM-10WF | 10W±5% | Φ75XH117mm | 900-1100lm | Richiedi la scheda |
| HOYUWO-FM-15WF | 15W±5% | Φ95*H128mm | 1300-1500lm | Richiedi la scheda |
| HOYUWO-FM-20WF | 20W±5% | Φ95*H128mm | 1800-2100lm | Richiedi la scheda |
| HOYUWO-FM-25WF | 25W±5% | Φ120*H150mm | 2300-2600lm | Richiedi la scheda |
| HOYUWO-FM-30WF | 30W±5% | Φ120*H150mm | 2800-3000lm | Richiedi la scheda |
| HOYUWO-FM-40WF | 40W±5% | Φ147*H180mm | 3800-4200lm | Richiedi la scheda |
| HOYUWO-FM-50WF | 50W±5% | Φ170*H200mm | 4700-5200lm | Richiedi la scheda |
- Opzioni di dimmerazione Triac/0-10V/DALI
- Opzioni di tensione di ingresso DC12V 24V 48V
- Con i relativi accessori di sospensione, può essere utilizzato come downlight a sospensione.
Criteri per definire l’ordine
A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.
- balcone
- Cucina
- Servizi igienici
- bagno
- bagno
Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.
Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.
Che cosa significa la protezione indicata per questa versione?
Non dedurremo la resistenza chimica o alla corrosione dal solo indice IP. Per il punto specifico di un bagno o di un ambiente umido, confronteremo le condizioni ambientali con le istruzioni di montaggio. Verificheremo che driver, collegamento e posizione siano adatti. Nella scheda controlleremo a quali parti e a quale modalità di installazione si applica il grado IP.
Quali misure verificare prima dell’ordine?
Se sostituiamo un apparecchio, ne comunicheremo le misure senza dedurne le dimensioni da una potenza simile. Controlleremo anche la posizione di ancoraggi, ingressi cavo e componenti esterni. Per HOYUWO-FM-10WF il disegno indica Φ75XH117mm. Confronteremo questi dati con il supporto e la versione richiesta, perché altre varianti possono avere dimensioni diverse.
Come scegliere l’ottica di questo downlight?
Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.
Quale sistema di dimmerazione occorre ordinare?
Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
Informazioni accessibili sulle immagini

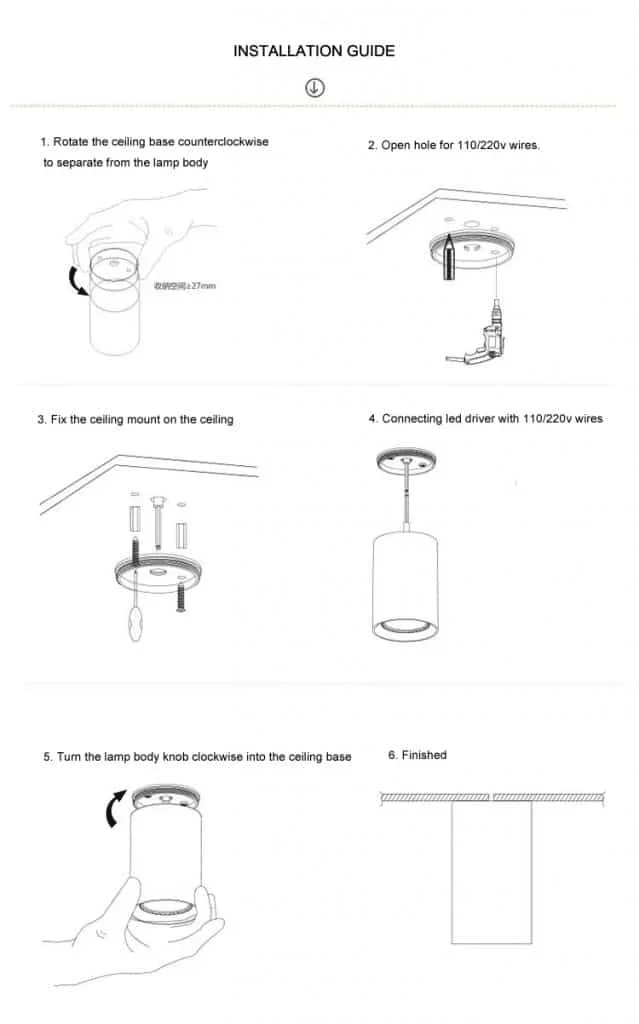

Immagine 1 · Installazione
- Guida d’installazione
- 1. Ruota la base da soffitto in senso antiorario per separarla dal corpo dell’apparecchio.
- 2. Prepara il passaggio del cavo di alimentazione 110/220v indicato nell’immagine; verifica la tensione della referenza.
- 3. Fissa il supporto al soffitto.
- 4. Collega il driver LED all’alimentazione 110/220v corrispondente alla versione fornita.
- 5. Ruota il corpo dell’apparecchio in senso orario per fissarlo alla base da soffitto.
- 6. Verifica che l’installazione sia stata completata secondo il manuale.
