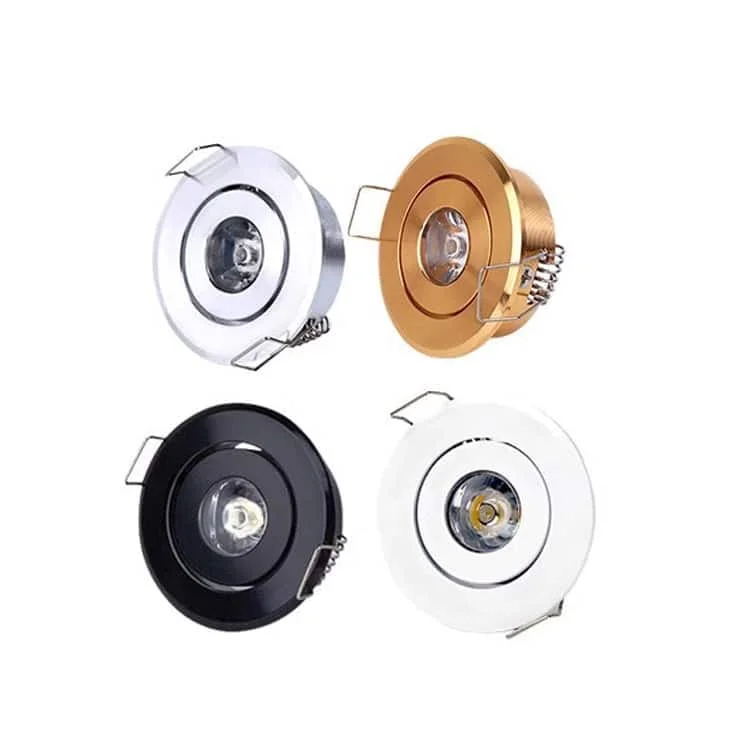

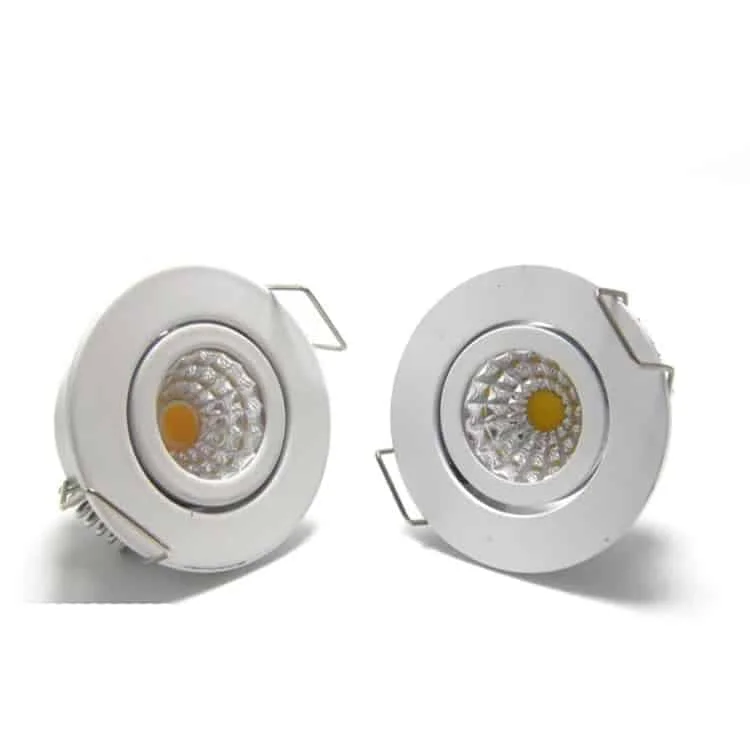

Mini downlight fissi o orientabili per mobili e vetrine
Per una vetrina, una gioielleria o un mobile da cucina puoi ottenere un’integrazione discreta con questi mini downlight fissi o orientabili. Scegli la referenza in base all’alimentazione: sono citate 110V, 220VAC o bassa tensione AC/DC12V o 24V. Collegala esclusivamente alla tensione prevista per quella unità.
- Potenza: 1W 3 watt
- Tensione di ingresso: 110-240Vac di serie, DC12V 24V personalizzabili
- Controllo di serie: accensione/spegnimento. Opzioni dimmerabili a taglio di fase Triac.
- Colore della finitura: bianco opaco/nero opaco, opzioni oro e argento
- Angolo del fascio: 24° di serie
- Garanzia: 3/5 anni
- Durata dichiarata: >50000 ore
- Chip LED: Bridgelux/Osram
- Indice di resa cromatica: >90
- SDCM：<5
- PF: >0.5
- Temperatura di colore: 3000K/4000K/6000K
- Durata dichiarata: >50000 ore
| foto | Tipo | Codice | Potenza | Dimensioni | Foro d’incasso | Colore del corpo | Angolo del fascio | Scheda tecnica |
|---|---|---|---|---|---|---|---|---|
 | Fisso | HOYUWO-DL-3WMIA | 3W±5% | Ø38*H27mm | Φ30mm-32mm | Bianco/Nero/Oro/Argento | 24° | Richiedi la scheda |
 | Fisso | HOYUWO-DL-3WMIB | 3W±5% | Ø38*H42mm | Φ30mm-32mm | bianco/nero | 24° | Richiedi la scheda |

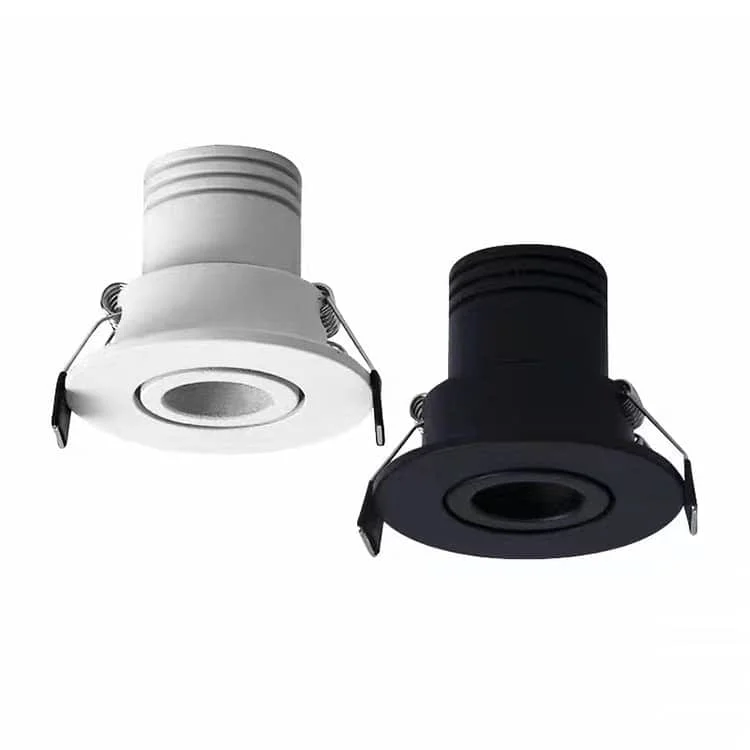

 | Orientabile | HOYUWO-DL-3WMIC | 3W±5% | Ø42*H28mm | Φ35mm | bianco/nero | 24° | Richiedi la scheda |
 | Orientabile | HOYUWO-DL-3WMID | 3W±5% | Ø45*H52mm | Φ40mm | bianco/nero | 30° | Richiedi la scheda |
 | Orientabile | HOYUWO-DL-3WMIE | 3W±5% | Ø52*H24mm | Φ45mm | Bianco/Nero/Oro/Argento | 15°/24° | Richiedi la scheda |
- Mini downlight da incasso dimmerabili Triac
- Mini downlight LED DC12V/24V
Criteri per definire l’ordine
A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.
Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.

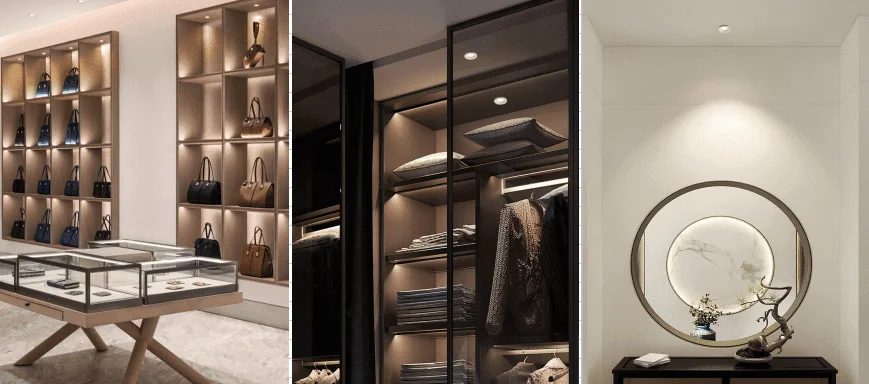

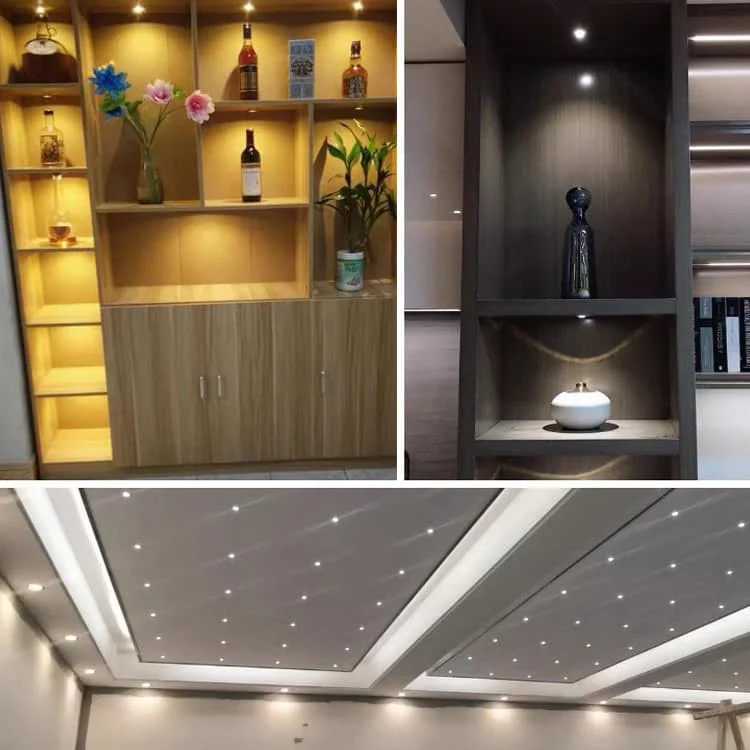

Puoi distribuire punti decorativi sul soffitto per creare un effetto stellato oppure integrare gli apparecchi in armadi, cabine armadio e cantine vino.
Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.
Verificheremo driver e tensione prima del collegamento. Con l’alimentazione sezionata e il foro preparato secondo il disegno, collegheremo l’apparecchio e posizioneremo le molle seguendo il manuale.
Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.
Quali misure verificare prima dell’ordine?
Per verificare l’inserimento confronteremo il supporto con il disegno della referenza in tabella, che indica Ø38*H27mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.
Come scegliere l’ottica di questo downlight?
Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.
Quale sistema di dimmerazione occorre ordinare?
Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
Informazioni accessibili sulle immagini
Immagine 1 · Specifiche
- Mini downlight, serie A
Immagine 2 · Installazione
- Solleva le molle di fissaggio
- Prepara il foro indicato nel disegno
- Alimentazione indicata nell’immagine: AC85-265; verifica unità e referenza prima del collegamento.
- Molla di fissaggio
- Inserisci l’apparecchio nel foro
