Downlight estraibile con rotazione 360° e regolazione 90°

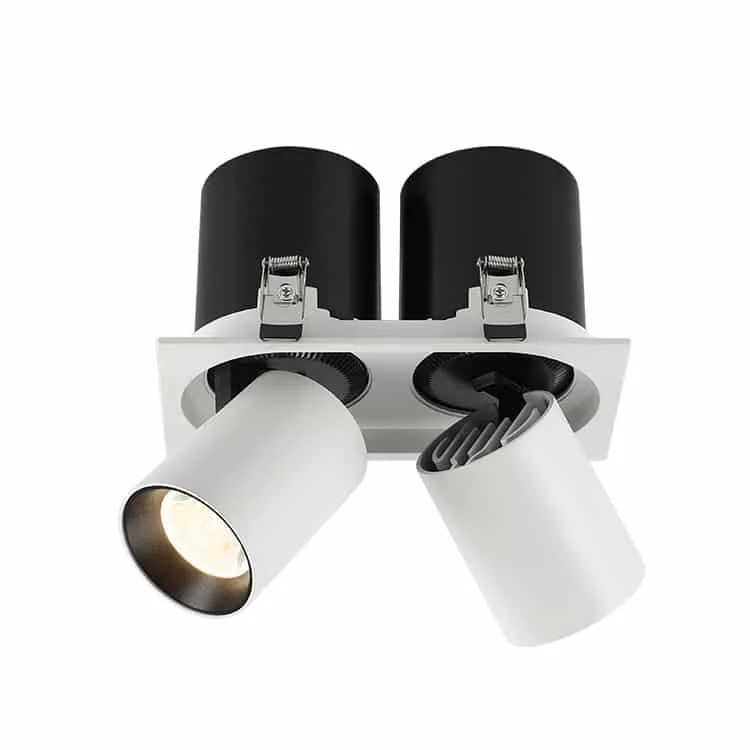

Per un’abitazione o un locale commerciale puoi scegliere il corpo rotondo o rettangolare. Mantieni il modulo dentro il corpo se occorre luce verso il basso oppure estrailo per puntare verso un oggetto o una parete. Dispone di movimento orizzontale di 360° e verticale di 90°.
- Forma: quadrata o rotonda
- Senza sfarfallio secondo la scheda; verificare le condizioni di prova.
- Durata dichiarata: >50000 ore
- Garanzia: 3/5 anni
- Temperatura di esercizio: -25/+50℃
- Conformità dichiarata: CE e RoHS. Richiedere la documentazione del modello specifico.
- Driver LED: Philips/Osram/LiFud/Philips/Eaglerise, con funzionamento senza sfarfallio indicato nella scheda
- Fattore di potenza: >0.5 o 0.9
- Distorsione armonica totale: <15%
- Chip LED: Bridgelux /Osram/Citizen COB
- SDCM:<5 o 3, CRI>92
- Temperatura di colore: 2700K-3000k, 4000-4500k, 5500-6500k
- Tensione d’ingresso: 110/220-240VAC 50/60Hz
| Codice | Potenza | Dimensioni | Foro d’incasso | Flusso luminoso | Scheda tecnica |
|---|---|---|---|---|---|
| HOYUWO-DLG-7WF | 7W±5% | Φ90*H80mm | Φ80mm | 630-700lm | Richiedi la scheda |
| HOYUWO-DLG-15WF | 15W±5% | Φ115*H105mm | Φ100mm | 1300-1500lm | Richiedi la scheda |
| HOYUWO-DLG-20WF | 20W±5% | Φ135*H125mm | Φ125mm | 1700-2000lm | Richiedi la scheda |
| HOYUWO-DLG-25WF | 25W±5% | Φ160*H125mm | Φ145mm | 2300-2600lm | Richiedi la scheda |

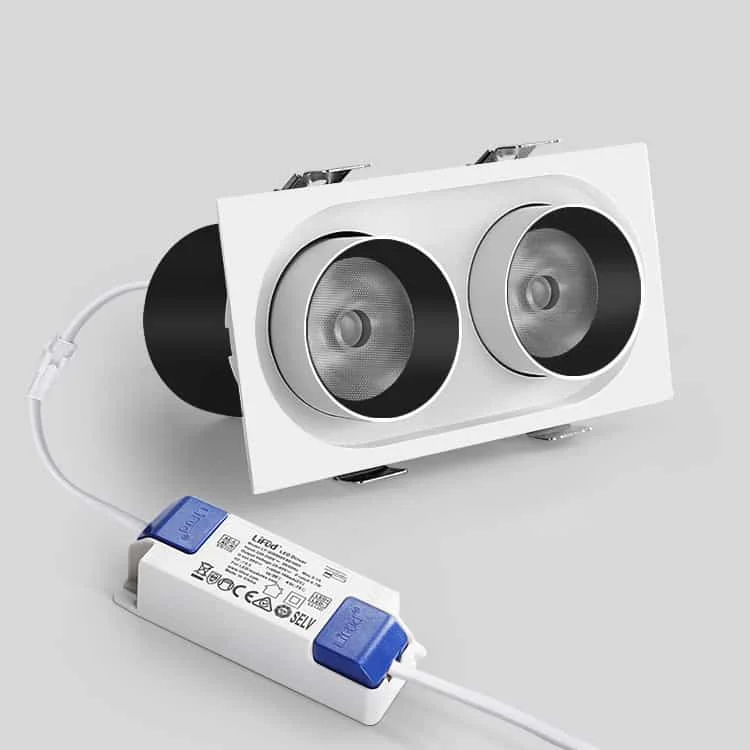

| HOYUWO-DLG-7WF*2 | 14W±5% | L170*W90mm | L155*W75mm | 1150-1400lm | Richiedi la scheda |
| HOYUWO-DLG-15WF*2 | 30W±5% | L210*W115mm | L190*W95mm | 2650-3000lm | Richiedi la scheda |
| HOYUWO-DLG-20WF*2 | 40W±5% | L250*W140mm | L230*W120mm | 3500-4000lm | Richiedi la scheda |
| HOYUWO-DLG-25WF*2 | 50W±5% | L303*W160mm | L285*W145mm | 4800-5500lm | Richiedi la scheda |
- Opzioni a bassa tensione AC/DC12V-60V
- rotonda e rettangolare
- Dimmerazione opzionale: Triac/0-10V/DALI
- Kit batteria di emergenza: 30% della potenza, con autonomie indicate di 1, 2 o 3 ore.
Criteri per definire l’ordine
A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.
- centro commerciale
- hotel
- Uffici
- museo
- Sale espositive
- Soggiorno/sala da pranzo
Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.
Prepareremo un’installazione da incasso, dimensionando il foro e il sistema di fissaggio in base al disegno e al manuale del modello.
Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.
Che cosa verificare orientando questo faretto?
Nell’orientamento previsto eviteremo che la sorgente si trovi direttamente nel campo visivo di chi attraversa lo spazio. Prima controlleremo i limiti di rotazione e il gioco ammesso dal modello.
Quali misure verificare prima dell’ordine?
Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-DLG-7WF, che indica Φ90*H80mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.
Come scegliere l’ottica di questo downlight?
Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.
La luce in emergenza equivale a quella del funzionamento normale?
Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.
Quale sistema di dimmerazione occorre ordinare?
Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
Informazioni accessibili sulle immagini

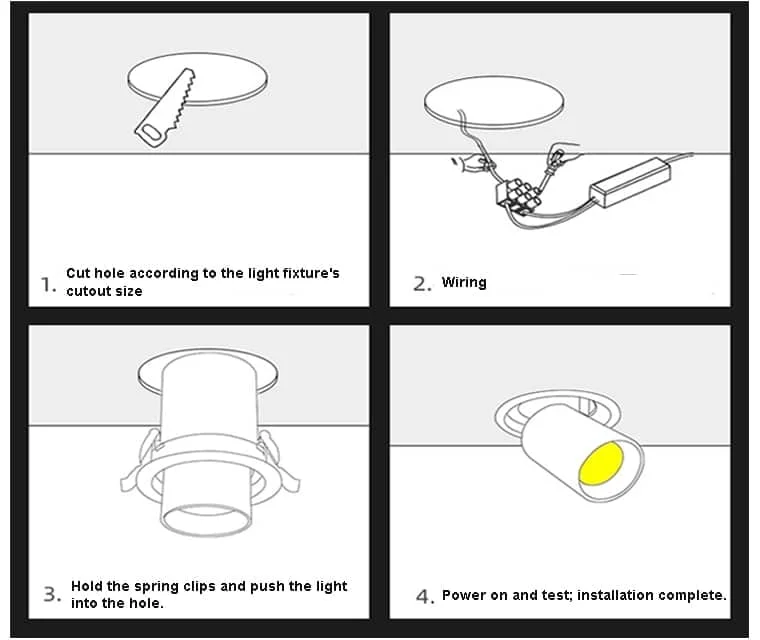

Immagine 1 · Installazione
- Prepara il foro secondo il disegno di taglio dell’apparecchio.
- 1. Dimensioni del foro d’incasso
- Trattieni le molle di fissaggio e inserisci l’apparecchio
- 3. nel foro, secondo lo schema.
- 2. Collegamento elettrico con alimentazione disconnessa
- 4. Ripristina l’alimentazione e verifica il funzionamento al termine.
