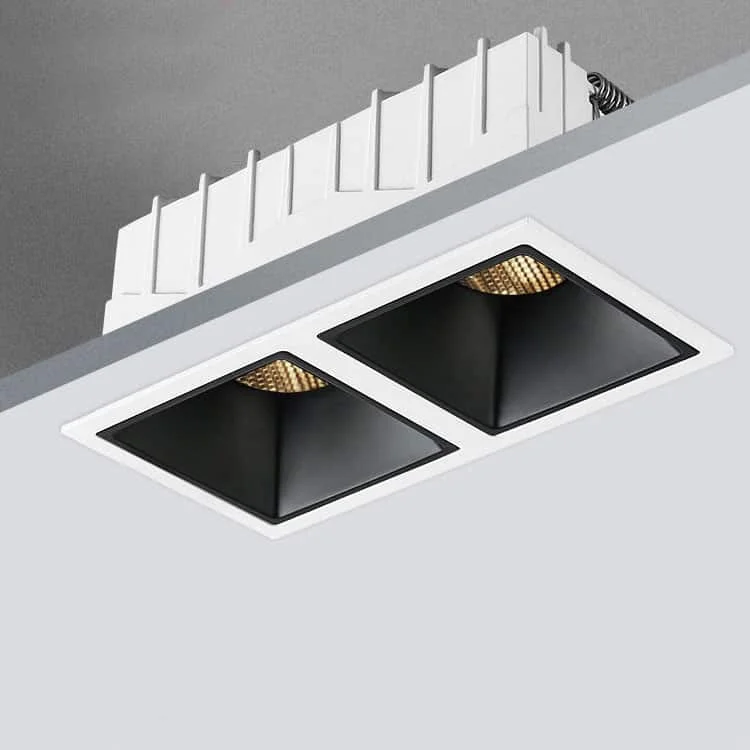

Downlight DLG-A con nido d’ape e da uno a quattro faretti

Nello scegliere la finitura bianca o nera dei riflettori, verifica l’effetto con l’ottica e il posizionamento previsti. HOYUWO-DLG-A offre corpi quadrati o rettangolari con uno, due, tre o quattro faretti da incasso. Trovi alluminio pressofuso, LED COB, driver LiFud e griglia a nido d’ape per limitare la visione diretta della sorgente.

  • Tensione di ingresso: 100-277VAC 50/60Hz o 220-240VAC 50/60Hz.
  • Indice di resa cromatica: >90
  • Efficacia luminosa indicata: 90lm-100lm/W
  • Chip LED COB Bridgelux; verifica i valori SDCM e il flusso della referenza
  • Angolo del fascio: 24°/36°
  • Indice di protezione IP: IP22, per interni
  • Opzioni: uno, due, tre o quattro faretti
  • Montaggio da incasso: verificare alloggiamento e fissaggi per controsoffitto o calcestruzzo
  • Campioni: disponibili
  • Tempi di consegna: 3-5 giorni per campioni, 7-15 giorni per ordini
  • Pagamento: PayPal, bonifico bancario
  • Conformità dichiarata: CE e RoHS. Richiedere la documentazione del modello specifico.
  • Garanzia: 2/3/5 anni

Prepareremo una richiesta d’offerta che identifichi quantità e configurazione esatta necessarie al progetto.

Richiedi un preventivo
Modello da ordinarePotenzaDimensioniForo d’incassoLumenTemperatura di coloreTensione di ingressoIndice di resa cromatica (Ra)UGRNumero di moduliScheda tecnica
HOYUWO-DLG-10WA*19W±5%L85*W85*H60mmL75*W75mm800-900lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Un farettoRichiedi la scheda
HOYUWO-DLG-10WA*220W±5%W85*L170*H60mmW75*L162mm1600-1800lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Due farettiRichiedi la scheda
HOYUWO-DLG-10WA*330W±5%L255*W85*H60mmL245*W75mm2300-2700lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Tre farettiRichiedi la scheda
HOYUWO-DLG-10WA*440W±5%L170*W170*H60mmL162*W162mm3300-3600lm3000K、4000K、6500K100-277VAC 50/60Hz>90<19Quattro farettiRichiedi la scheda

Scopri materiali e opzioni di finitura.

  • Dissipatore: alluminio pressofuso, verniciato bianco/rosso/nero.
  • Riflettori: corpo in plastica, opzioni bianco opaco/nero opaco.
  • Driver: LIFUD per 220-240VAC 50/60Hz oppure DONE per 100-277VAC 50/60Hz. Sono indicate anche opzioni Philips/Osram; verifica la versione.
  • Clip metalliche di fissaggio per montaggio da incasso
  • Cablaggio indicato: UL#22AWG; verifica le caratteristiche termiche e di isolamento della referenza.
  • Imballaggio neutro bianco. Richiedi informazioni sulla scatola personalizzata con logo.

Verifica le prestazioni elettriche e la distribuzione ottica.

  • Fattore di potenza: >0.5 o >0.9
  • SDCM：<5
  • Rendimento: >88%
  • UGR:<19
  • Durata dichiarata: >50000 ore
  • Temperatura di esercizio: -25℃/+55℃
  • Conformità dichiarata: CE e RoHS. Richiedere la documentazione del modello specifico.
  • Temperatura di colore: 2700K-3000K bianco caldo, 4000-4500K bianco neutro, 6000-6500K bianco freddo
  • Zigbee/WIFI
  • Dimmerazione opzionale: Triac/1-10V/DALI
  • Opzioni a bassa tensione: AC/DC12V/DC24V/DC36V/DC48V
  • Kit di emergenza: 30% della potenza, con autonomie indicate di 1, 2 o 3 ore.

Criteri per definire l’ordine

A controsoffitto ultimato dovrà essere possibile estrarre il driver e raggiungerne i collegamenti. Verificheremo quindi lo spazio per la manutenzione, oltre all’altezza del corpo dell’apparecchio.

Per valutare distribuzione luminosa e abbagliamento richiederemo il file fotometrico della specifica combinazione di finitura e ottica.

Applicazioni

Questo apparecchio può essere incassato nel soffitto o montato a superficie, se la versione scelta prevede tale installazione. Per scegliere l’ottica, occorre distinguere tra illuminazione generale dell’ambiente e luce d’accento su oggetti o superfici specifiche.

Con il foro conforme al disegno e l’alimentazione sezionata, fisseremo il corpo, cableremo secondo il manuale e agganceremo i moduli alla cornice. Prima di chiudere controlleremo le clip e la possibilità di accedere al driver.

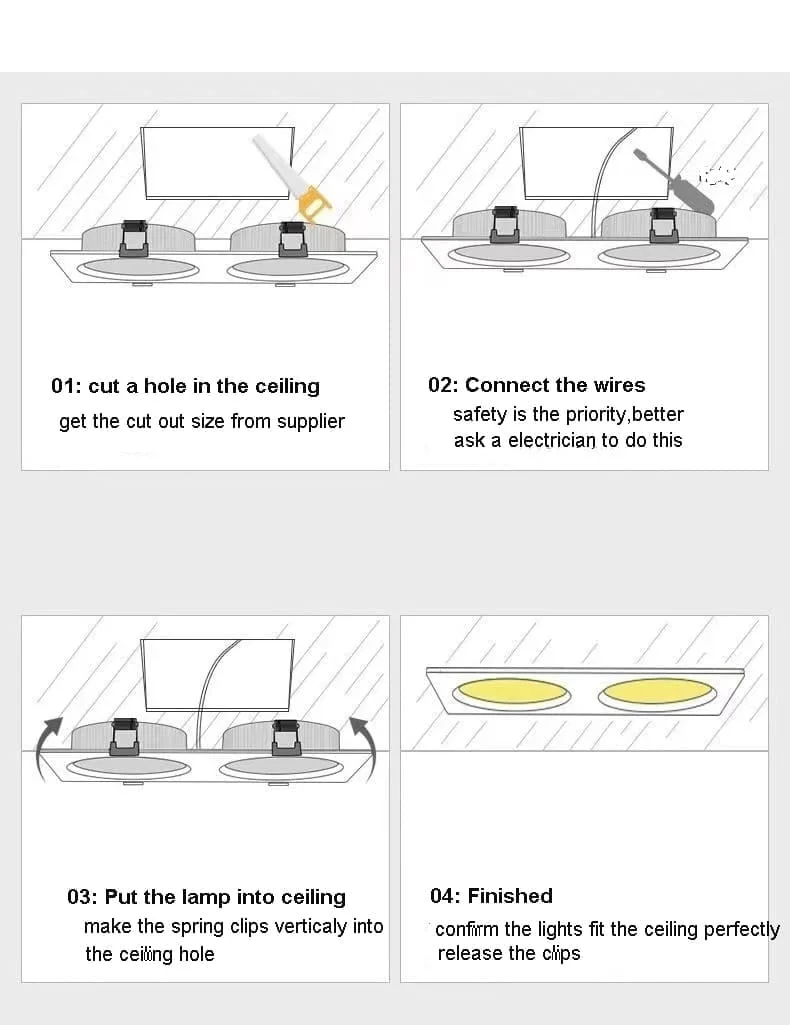

Installazione del downlight doppio da incasso

Definiremo prima il vano o il supporto e lo spazio di accesso all’alimentazione, utilizzando le quote del modello. Per il montaggio seguiremo il manuale dell’apparecchio e i vincoli del soffitto.

Domande frequenti

Per un apparecchio con più moduli confermeremo la ripartizione della potenza e il funzionamento del controllo. Useremo la tabella del modello senza moltiplicare per i moduli una potenza già riferita all’insieme.

Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-DLG-10WA*1, che indica L85*W85*H60mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.

Sceglieremo l’ottica in base alla distanza di installazione e alla superficie da illuminare. Un fascio stretto concentra maggiormente la luce, ma il risultato dovrà essere verificato con il calcolo illuminotecnico.

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Per la configurazione intelligente definiremo il comando e la piattaforma di utilizzo. Prima di confermare la fornitura, verificheremo la compatibilità del modello con il gateway e il driver previsti.

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.

Downlight LED

Informazioni accessibili sulle immagini

Immagine 1 · Contenuto del prodotto

  • 01: prepara il foro nel soffitto
  • Richiedi al fornitore il disegno di taglio della referenza.
  • 02: collega i cavi
  • L’installazione deve essere eseguita con l’alimentazione sezionata.
  • Affida il collegamento a un installatore qualificato.
  • 03: posiziona l’apparecchio nel soffitto
  • Inserisci le molle di fissaggio secondo lo schema del modello.
  • 04: verifica e completa l’installazione
  • Verifica il foro e gli elementi di fissaggio seguendo le istruzioni del modello.
