Installare campane LED: fissaggio, collegamento e messa in servizio

Eseguiamo i lavori secondo il manuale del modello, con alimentazione scollegata e assenza di tensione verificata da personale qualificato; gli schemi servono soltanto a comprendere il sistema. Raccogliamo dati su peso, ancoraggi, protezione, alimentazione e regolazione prima dell’intervento. Non presumiamo che formati UFO, quadrati e lineari abbiano gli stessi collegamenti o fissaggi. Per montare la campana verifichiamo sia il supporto strutturale sia l’impianto elettrico.

Verifiche prima di installare una campana LED

Come definire altezza e interasse delle campane?

Potenza	20W-50W	50W-100W	100W-120W	120W-150W	150W-200W	200W-300W	300W-500W
Altezza d’installazione	3-5M	5-8M	8-10M	10-12M	12-15M	15-18M	18M-30M
Distanza tra gli apparecchi	3-5M	5-8M	8-10M	10-12M	10-12M	12-15M	12-15M

Per la scelta esaminate l’apertura dell’ottica insieme ai requisiti di livello, abbagliamento e uniformità del progetto.

Usate la tabella per una prima disposizione, senza ricavarne direttamente la quantità finale. Lo studio deve verificare ostacoli, uniformità sul compito e distribuzione delle ottiche.

Quanto costa installare campane LED?

Riserviamo i collegamenti a personale abilitato e includiamo nel preventivo messa in servizio, accessori, fissaggi e accesso. Il costo dipende dall’edificio e dalle prestazioni richieste, non da un confronto generico tra Paesi.

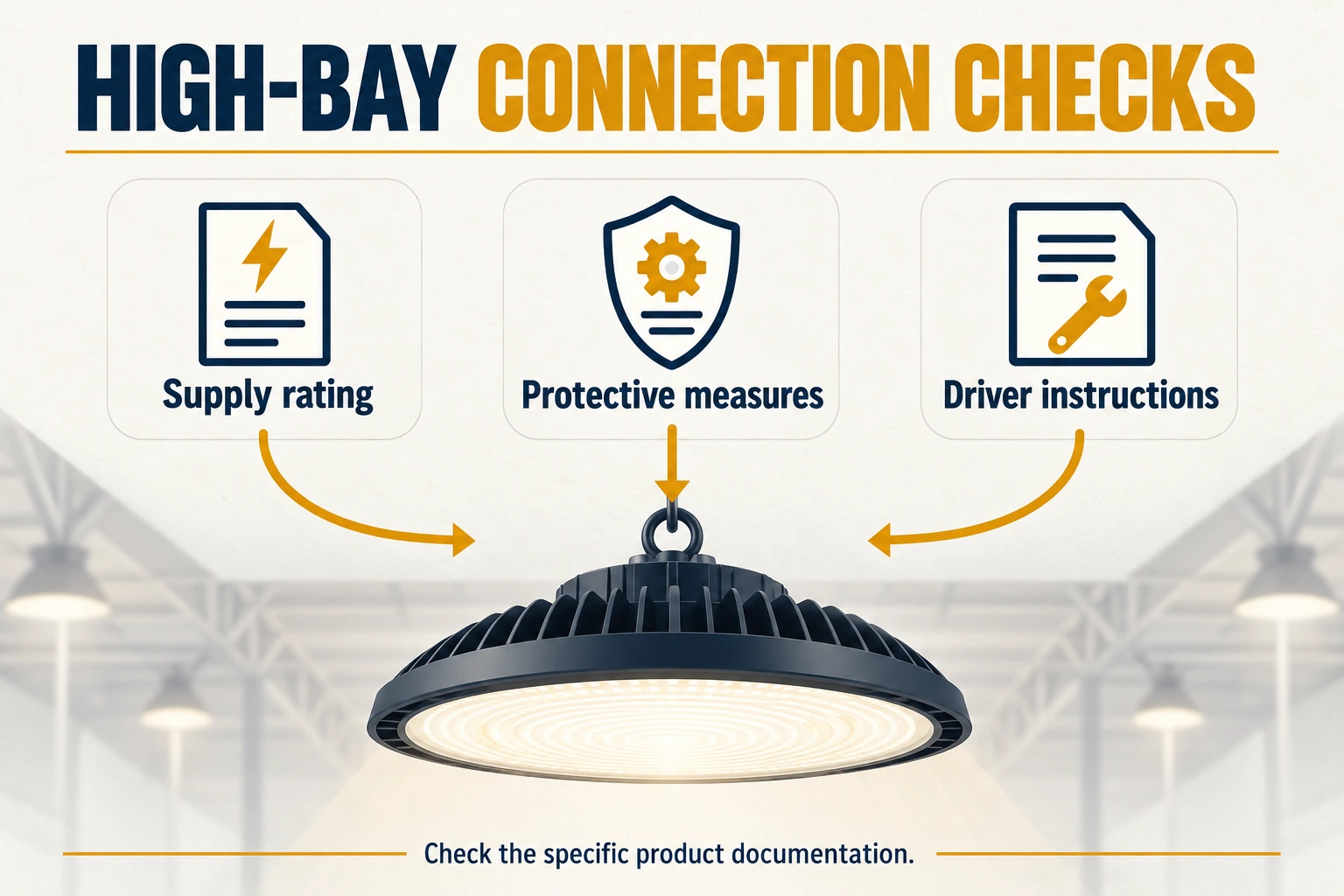

Altre verifiche di montaggio

• Controllare lo stato dell’apparecchio e la presenza di tutti gli accessori.
• Dimensionare conduttori, protezioni e ripartizione dei carichi secondo il progetto; la frase originaria sui cinque anelli non costituisce un’istruzione elettrica valida.
• Collegare PE quando richiesto dalla classe elettrica dell’apparecchio; non dipende dal numero di apparecchi.
• Fissare i cavi con gli elementi previsti, senza trazione sui collegamenti né forature improvvisate.
• Rispettare le distanze del produttore dai materiali infiammabili e dalle superfici che ostacolano la dissipazione.

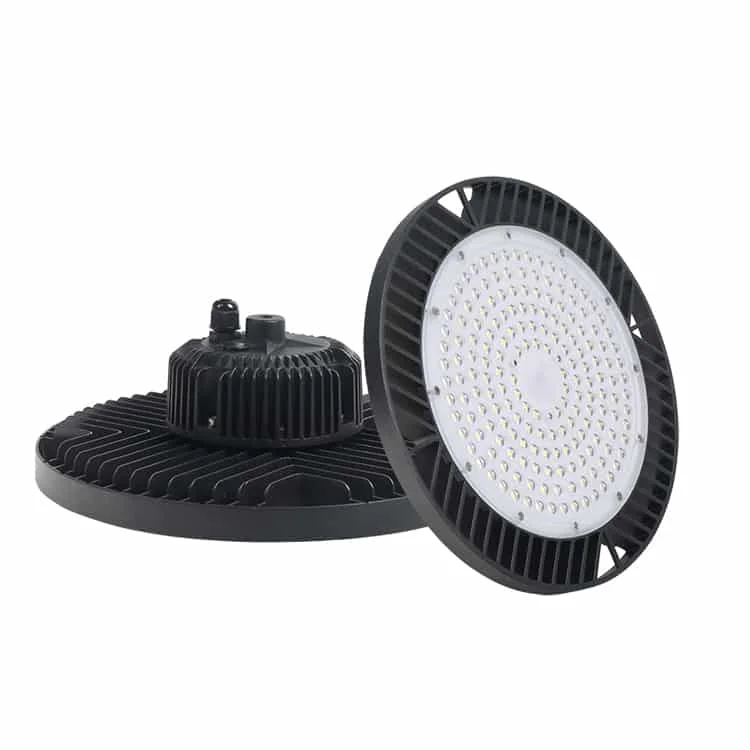

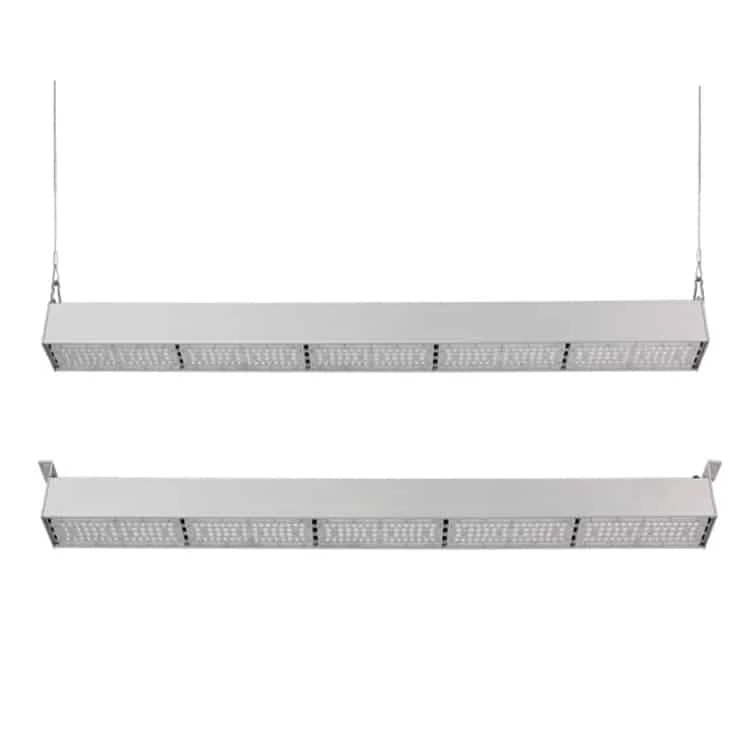

In questa guida distinguiamo 3 geometrie: lineare, quadrata e circolare di tipo UFO.

Manutenzione da prevedere prima della posa

Programmiamo la pulizia di alimentatore e apparecchio secondo le istruzioni e manteniamo la ventilazione prevista. Evitiamo che polvere e temperature elevate compromettano il comportamento dell’insieme.

Come installare le campane LED industriali?

Consultate sempre il manuale specifico: alcune campane quadrate o circolari ammettono staffa o sospensione, mentre determinati apparecchi lineari usano cavi o fissaggio a superficie. Gli esempi di formato non definiscono una posa comune a tutti i modelli.

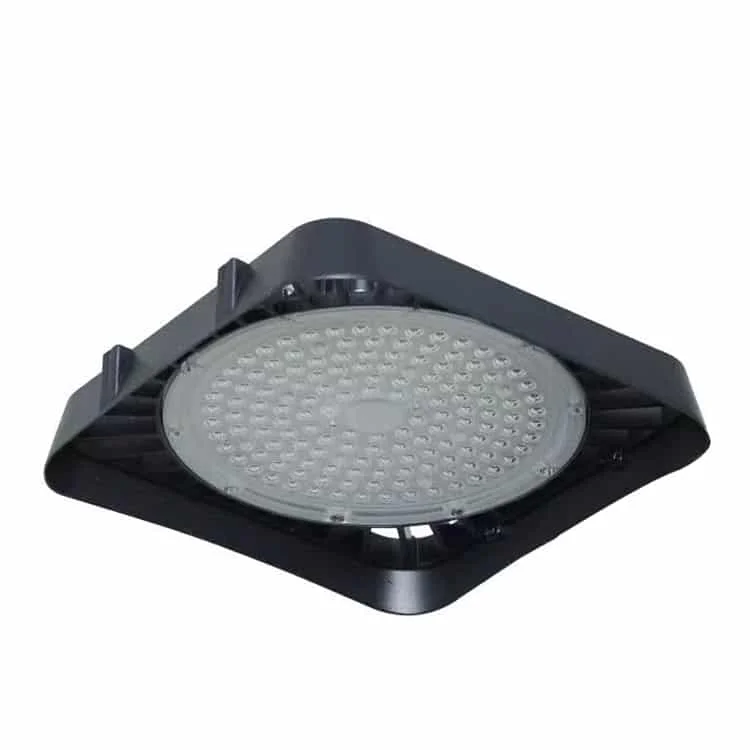

Montaggio delle campane circolari e quadrate

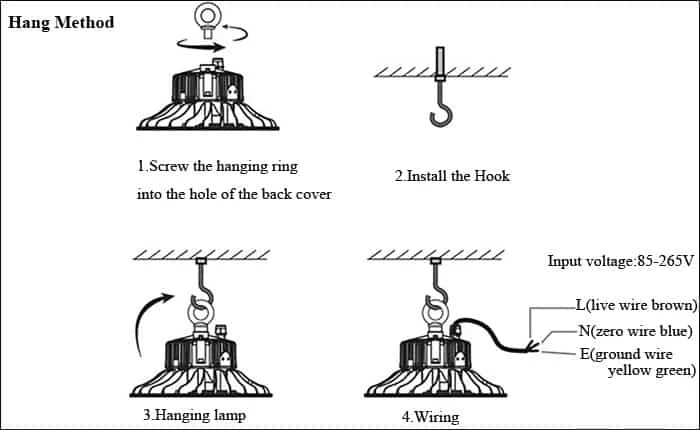

1. Montaggio sospeso:

Descrizione e testo dell’immagine

• Procedura di sospensione
• 1. Avvitate l’anello di sospensione nel foro del coperchio posteriore.
• 3. Appendete e assicurate l’apparecchio.
• 2. Installate il gancio compatibile.
• 4. Cablaggio
• Tensione di ingresso: 85-265V
• L (conduttore di fase marrone)
• -N (conduttore neutro blu)
• E (conduttore di protezione
• verde/giallo)

• Con alimentazione scollegata verificate la resistenza del punto di sospensione e la compatibilità tra gancio e anello. L’esempio originario cita oltre 30 kg e un ancoraggio capace di sostenere quattro volte il peso; la scelta definitiva deve seguire il manuale e il supporto reale.
• Fissare l’insieme di sospensione e verificare che non possa sganciarsi accidentalmente.
• Eseguire i collegamenti secondo morsetti e schema del modello, mantenendo il grado di protezione richiesto.
• Terminate le verifiche, effettuare la prova di messa in servizio.

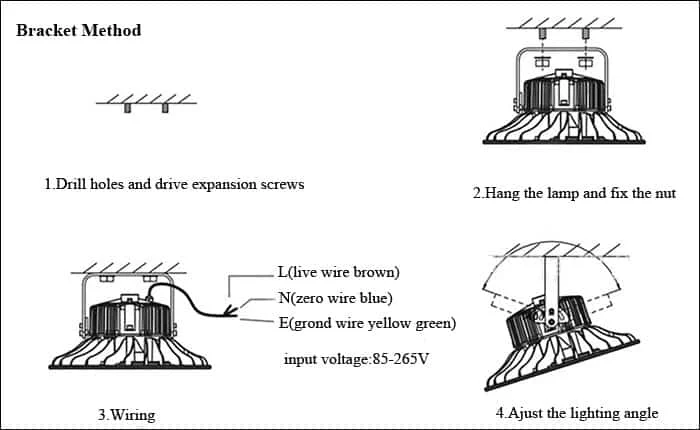

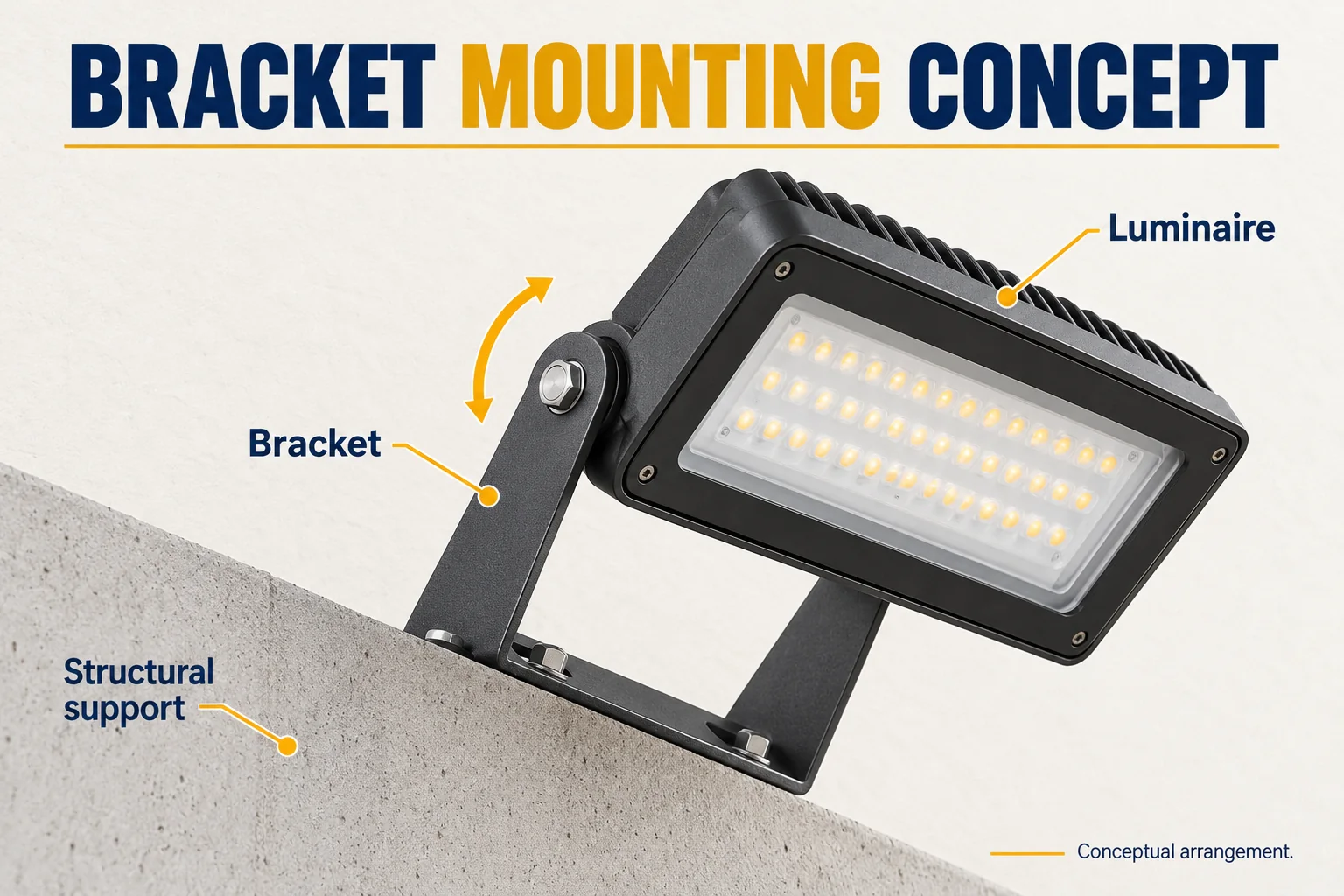

2. Fissaggio dell’apparecchio mediante staffa:

Descrizione e testo dell’immagine

• Montaggio con staffa
• 1. Preparare fori e ancoraggi adatti al supporto.
• 2. Posizionate l’apparecchio e serrate i dadi secondo il manuale.
• L (fase marrone)
• N (neutro blu)
• E (protezione verde/giallo)
• Tensione di ingresso: 85-265V
• 3.Cableado
• 4. Regolate l’orientamento.

• Preparate fori e ancoraggi adatti al supporto.
• Posizionate l’apparecchio e serrate i dadi secondo il manuale.
• Collegate fase, neutro e protezione secondo lo schema del modello, dopo aver verificato l’assenza di tensione.
• Completate i controlli elettrici e meccanici prima della messa in servizio. Se un apparecchio non funziona, isolate nuovamente l’alimentazione prima di cercare la causa.

---

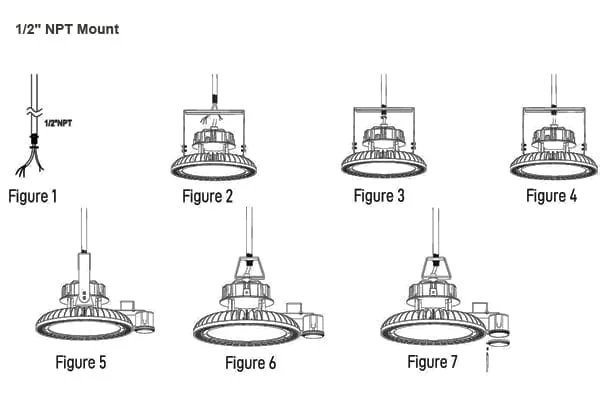

3. Fissaggio con raccordo filettato NPT 1/2”:

Descrizione e testo dell’immagine

• Montaggio NPT 1/2″
• Figura 1
• Figura 5
• Figura 2
• Figura 3
• Figura 4
• Figura 6
• Figura 7

• Fissare la staffa agli apparecchi.
• Svitate il dado NPT 1/2”.
• Unite il tubo in acciaio e le staffe di montaggio, quindi avvitate il dado NPT 1/2”.
• Completate collegamenti e verifiche del manuale prima della prova di funzionamento.

La dimostrazione video di Lepro è consultabile su https://www.youtube.com/watch?v=mgsmOLr9kpA.

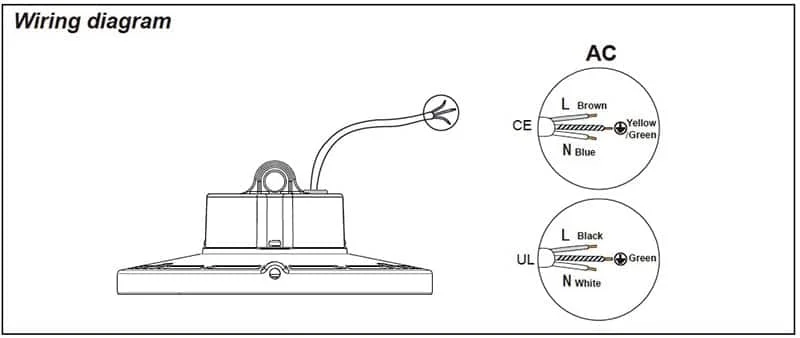

Schema di cablaggio delle campane LED industriali

Descrizione e testo dell’immagine

• Schema di cablaggio dell’alimentazione AC.
• Versione indicata CE: L marrone; N blu; terra giallo/verde.
• Versione indicata UL: L nero; N bianco; terra verde.

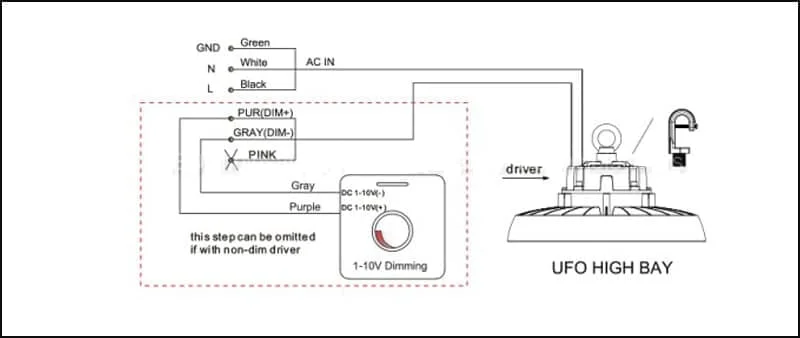

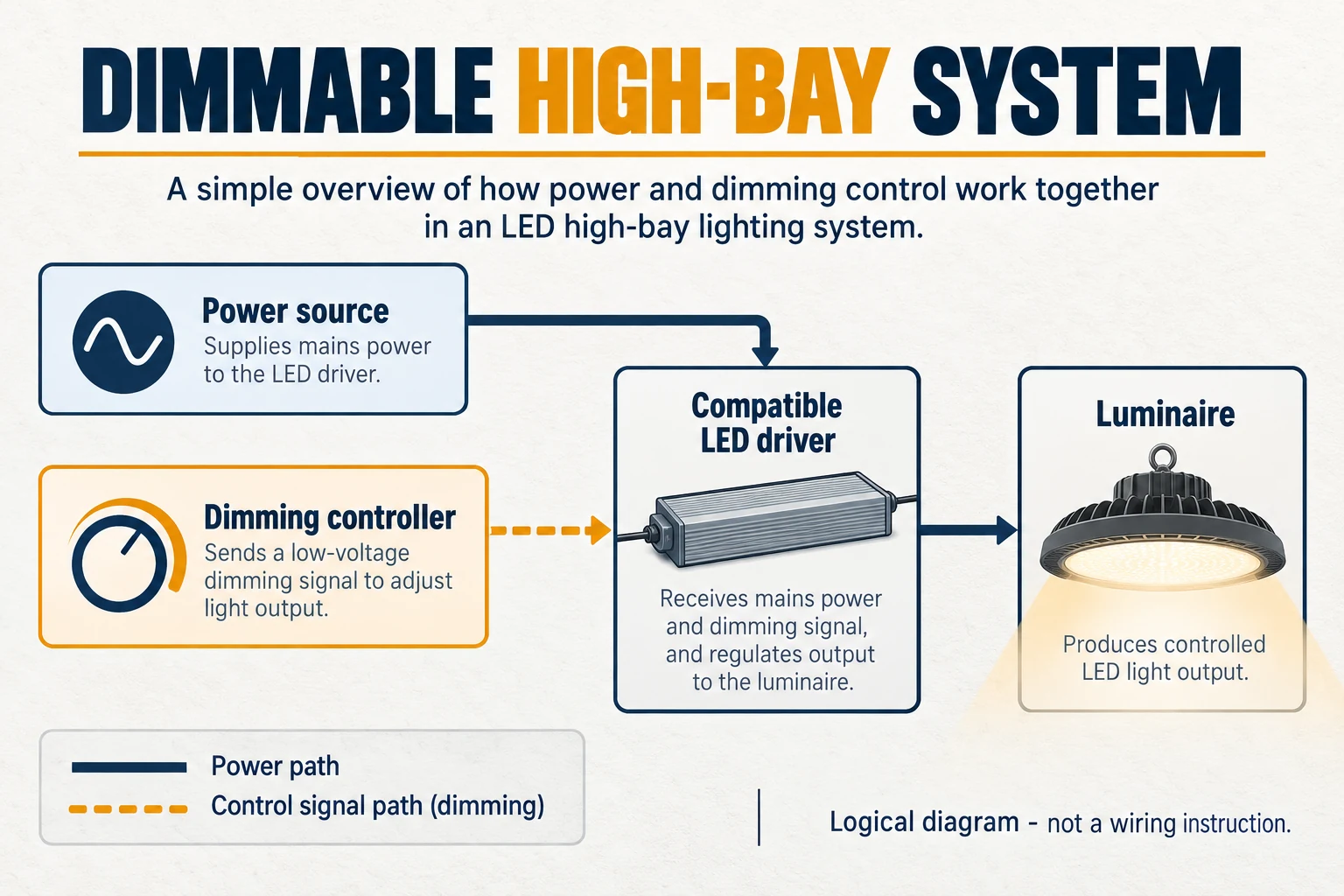

Descrizione tecnica dell’illustrazione

• L’illustrazione conserva uno schema di regolazione 1–10 V con colori di alimentazione comuni nelle versioni nordamericane di tipo UL: terra verde, neutro bianco e fase nera. Il disegno non dimostra da solo una certificazione.
• Questi colori non vanno trasferiti automaticamente a un impianto italiano. Le indicazioni di neutro blu chiaro e conduttore di protezione verde/giallo vanno confrontate con morsetti, manuale e circuito effettivo prima del collegamento; lo schema estero non sostituisce questa verifica.
• Le etichette di controllo mostrano viola DIM+, grigio DIM− e un riferimento a un conduttore rosa. Sono indicazioni di questo disegno, non istruzioni per unire, tagliare o ponticellare i cavi di un’altra versione.
• Usate esclusivamente lo schema dell’alimentatore installato. Il lavoro elettrico deve essere eseguito da personale qualificato, con alimentazione isolata e assenza di tensione verificata.

Usiamo morsetti e involucri adeguati: il nastro non sostituisce la connessione meccanica né una protezione stagna certificata. Verifichiamo il circuito senza affidarci soltanto ai colori ed escludiamo l’inversione tra blu e marrone presente nella fonte. Le indicazioni di verde-giallo per la protezione, blu chiaro per il neutro e marrone, nero o, dove previsto, grigio per le fasi richiedono riscontro sul circuito reale. Prima di collegare identifichiamo L, N e PE nel manuale dell’apparecchio e nelle condizioni dell’impianto.

Verificare l’accesso dopo il montaggio

Esaminate come raggiungere la campana con macchinari, scaffalature e attività in funzione. Lo spazio per sostituzione o pulizia deve essere previsto prima del fissaggio, insieme ai mezzi adatti al lavoro in quota.

Conservare un registro per circuito

Identificate gli apparecchi e i comandi di ciascun circuito e conservate le referenze insieme allo schema approvato. Il registro aiuta a isolare un guasto e scegliere ricambi senza reinterpretare un disegno generico di collegamento.

Il controllo finale spetta al professionista responsabile e segue progetto e documentazione del produttore. In caso di guasto scolleghiamo l’alimentazione prima di indagare. Registriamo regolazioni, posizioni e referenze per la manutenzione e verifichiamo dimmerazione, scarico della trazione, connessioni protette e fissaggi. La messa in servizio comprende quindi più della semplice accensione.
