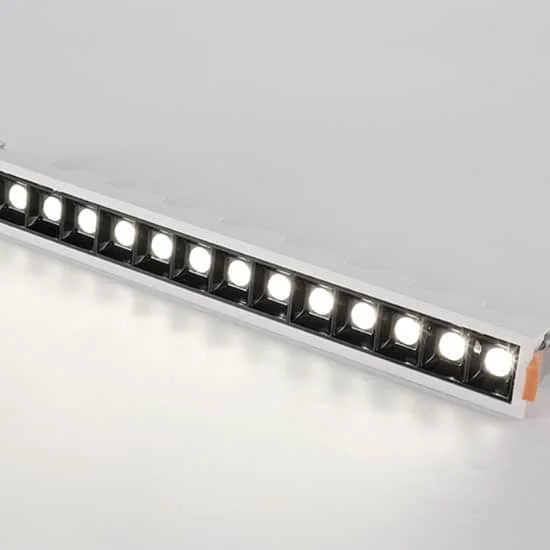

Faretti lineari da incasso con ottica profonda

Descrizione

Per stimare il risparmio confronteremo la potenza e il risultato luminoso dei due impianti. Verificheremo distribuzione e abbagliamento mediante la fotometria di questi faretti lineari: l’ottica scelta e l’integrazione nel soffitto consentono di progettare luce generale o d’accento.

Parametri

Modello	HOYUWO-LS-3*2W	HOYUWO-LS-5*2W	HOYUWO-LS-10*2W	HOYUWO-LS-15*2W
Alimentatore	6W	10W	20W	30W
Dimensioni	106*46mm	148*46mm	280*46mm	414*46mm
Foro d’incasso	100*35mm	138*35mm	270*35mm	400*35mm
Chip LED	3 unità Philips	5 unità Philips	10 unità Philips	15 unità Philips
Lumen	500-540lm	850-900lm	1700-1800lm	2600-2700lm

Angolo del fascio	15/30/45° a scelta
Materiali	Alluminio pressofuso+riflettore in PC, bianco/nero a scelta
Fattore di potenza	0.6-0.9 disponibile
dimmerabile	Versione standard non dimmerabile. Regolazione Triac/0-10V/DALI disponibile su richiesta.
Durata dichiarata	50000 ore
Nota	Il catalogo indica documentazione CE e RoHS: richiedete quella relativa al codice scelto. Verificate le opzioni di alimentazione DC12V o 24V e il kit di emergenza.

Caratteristiche

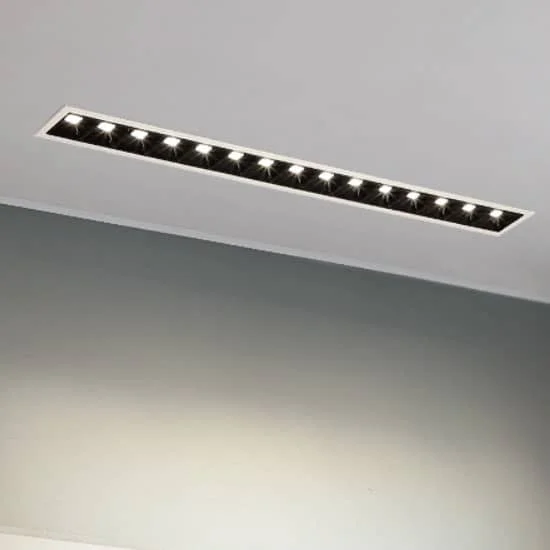

• L’installazione a incasso integra l’apparecchio nel soffitto; verificate la profondità disponibile e l’accessibilità del driver.
• Corpo in alluminio con finitura bianca o nera. Confermate il trattamento superficiale e le condizioni termiche previste per la versione scelta.
• Chip Philips. Il catalogo riporta un risparmio superiore al 60% rispetto alle lampade tradizionali; occorre verificarlo confrontando flusso, distribuzione e consumo. Richiedete anche informazioni sui materiali e sulla gestione dell’apparecchio a fine vita.
• Ottiche disponibili con aperture di 15/30/45 gradi. Scegliete la distribuzione in funzione dell’oggetto o della superficie da illuminare.
• La sorgente arretrata contribuisce a limitare la visione diretta del LED; verificate comunque l’abbagliamento nel progetto.
• La scheda indica un driver LED senza sfarfallio e una durata superiore a 5 anni; fate confermare le condizioni di prova.
• Opzioni di regolazione: Triac/0-10V/DALI.
• È disponibile un’alimentazione di emergenza.

Temperatura di colore

Potete confrontare tre tonalità di bianco: caldo a 2800-3000K, neutro a 4000-4500K oppure freddo a 5700-6500K.

Installazione

1. Disinseriremo l’alimentazione e praticheremo l’apertura nel soffitto secondo il disegno di taglio. 2. Verificheremo il codice prima di alimentare il driver a 100-240VAC 50/60Hz, applicando tale tensione soltanto se prevista. 3. Comprimeremo le molle laterali e inseriremo il corpo come indicato nello schema. 4. Controlleremo fissaggi e collegamenti prima di ripristinare la corrente e verificare il funzionamento.

Domande frequenti

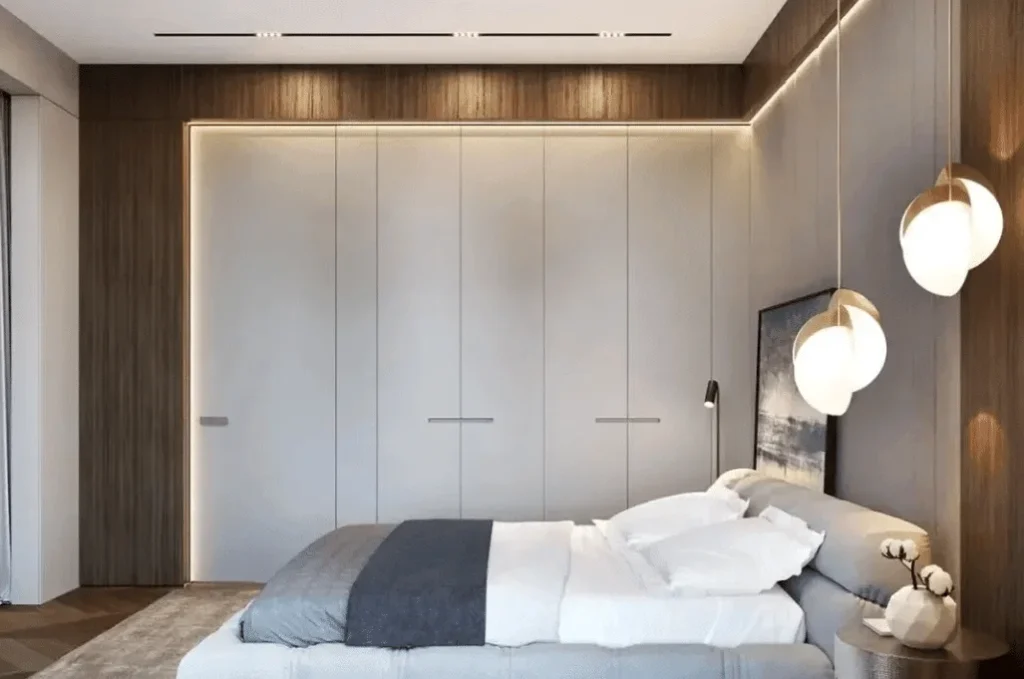

Applicazioni

Se ti serve una linea luminosa integrata nel soffitto, valuta l’allineamento e la finitura delle estremità. Puoi scegliere montaggio e diffusore in funzione dell’attività prevista nello spazio interno.

Preparazione dell’installazione

Nel progetto della linea verificheremo percorso, ancoraggi e giunti del profilo. Identificheremo gli accessori del montaggio richiesto e lasceremo un accesso praticabile al driver.

Criteri per definire l’ordine

Confronteremo il flusso dell’apparecchio finito con il suo diffusore. Non useremo l’emissione del solo modulo LED come se rappresentasse il risultato ottico dell’insieme.

Prima di approvare una linea continua richiederemo un dettaglio o un campione del giunto. Valuteremo se mantiene l’allineamento e la continuità del diffusore e se compaiono ombre nel punto di unione.

Informazioni accessibili sulle immagini

Immagine 1 · Contenuto del prodotto

• Installazione di un apparecchio lineare da incasso.
• 1. Praticare l’apertura nel soffitto.
• 2. Collegare il driver ai morsetti L e N indicati.
• 3. Sollevare le molle di fissaggio e inserire l’apparecchio nell’apertura.
• 4. Installazione completata.
