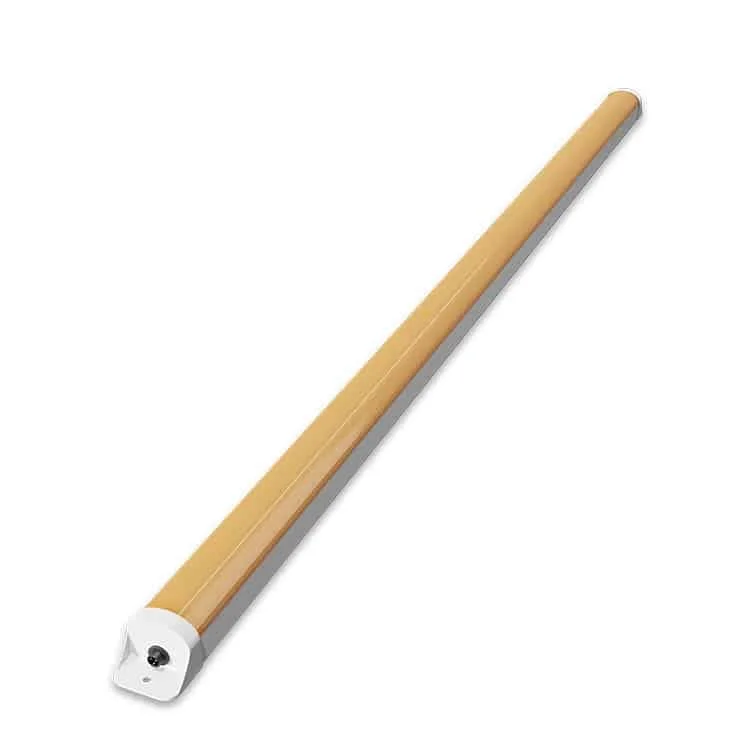

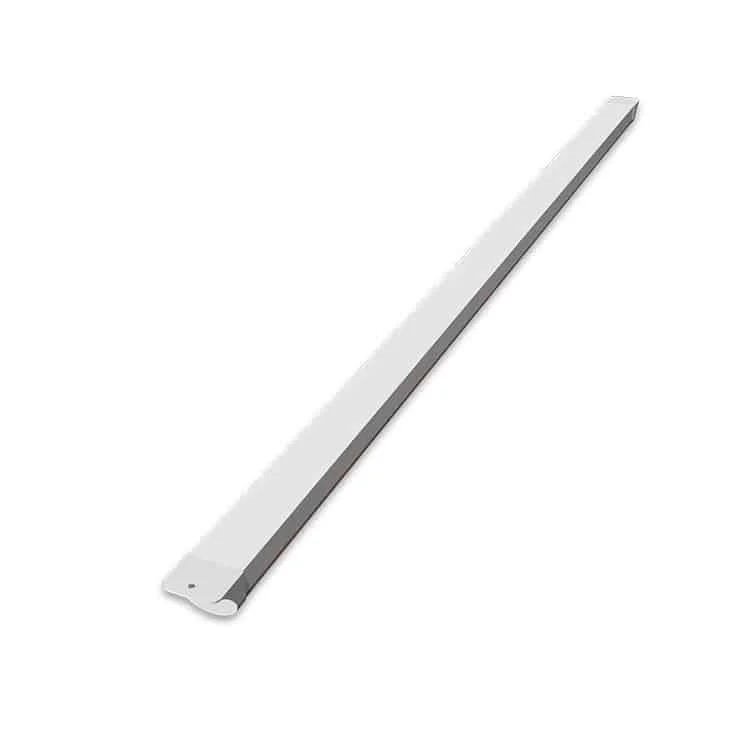

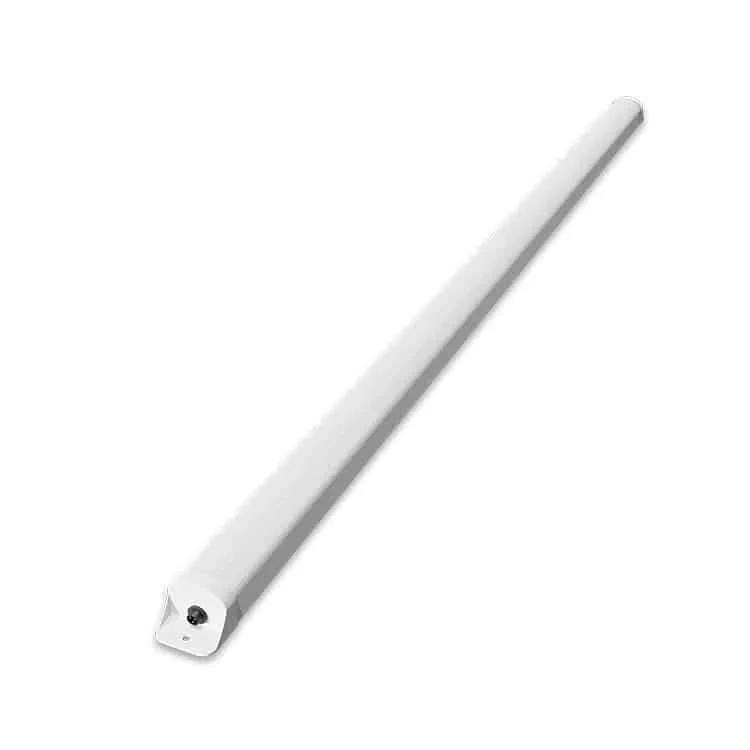

Plafoniera lineare IP66 TP-U con collegamento rapido

Modello da ordinare	Potenza	Dimensioni	Lumen	Temperatura di colore	Grado IK	Indice di protezione IP	Installazione	Tensione di ingresso	Scheda tecnica
HOYUWO-TP-2F2U	18W	(2ft) L600mm	2500lm	3000K,4000K,6500K	IK08	IP65	Sospensione/parete/superficie	100/200-240VAC 50/60Hz	Richiedi la scheda
HOYUWO-TP-3F2U	28W	(3ft) L900mm	3900lm	3000K,4000K,6500K	IK08	IP65	Sospensione/parete/superficie	100/200-240VAC 50/60Hz	Richiedi la scheda
HOYUWO-TP-4F2U	36W	(4ft) L1200mm	5000lm	3000K,4000K,6500K	IK08	IP65	Sospensione/parete/superficie	100/200-240VAC 50/60Hz	Richiedi la scheda

Corpo e finitura

• Corpo: ABS di serie. Conferma resistenza ambientale e comportamento al fuoco richiesti dal progetto.
• Copertura: diffusore in policarbonato satinato. Richiedi le condizioni dichiarate di resistenza all’invecchiamento e al fuoco del modello.

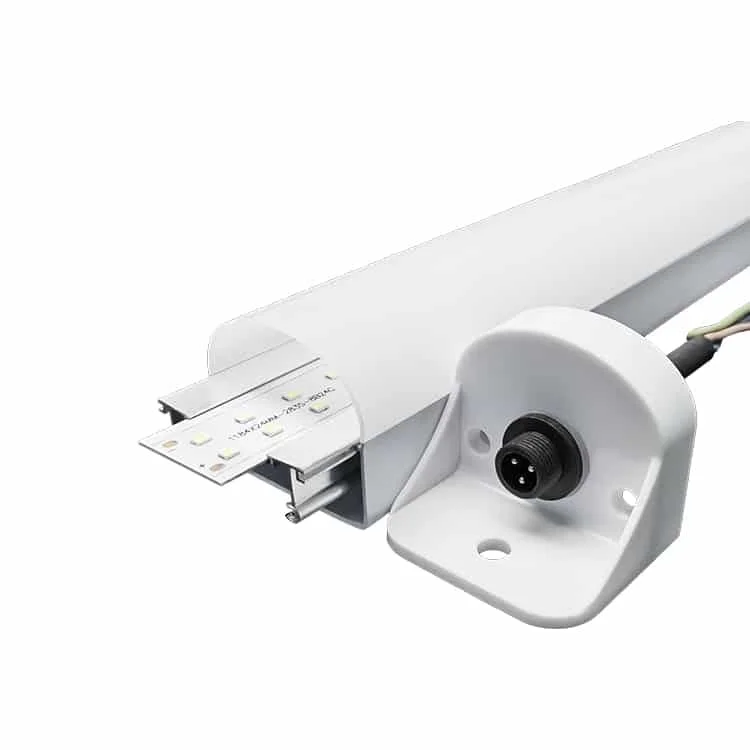

• Pressacavo: pressacavo impermeabile M8-M10.

Dispositivo di controllo/driver LED

• Driver LED: modello lineare a corrente costante
• Tensione d’ingresso: 110/220-240VAC 50/60Hz
• Distorsione armonica totale: <15%
• Fattore di potenza: >0.9
• Rendimento: >88%
• Indice di protezione: IP20
• Documentazione e marcature indicate nella fonte: CE CB ENEC. Prima dell’ordine confermare il modello interessato e i documenti a supporto; queste indicazioni non attestano una nuova certificazione HOYUWO LED verificata.
• Garanzia: 3/5 anni

Dati ottici

• Chip LED: Bridgelux SMD
• Efficienza luminosa: 140-160lm/W
• Temperatura di colore: 3000K bianco caldo; 4000K luce diurna; 6000-6500k bianco freddo
• LM80
• SDCM:<5%

• Cavo metallico per installazione a sospensione.
• Dimmerazione Triac / 0-10V / DALI opzionale.

Criteri per definire l’ordine

Non dedurremo la resistenza chimica dal grado IP. Identificheremo i detergenti che possono raggiungere l’apparecchio e verificheremo la compatibilità con guarnizioni e corpo.

Richiederemo l’intervallo termico di funzionamento dell’apparecchio completo, soprattutto per impieghi al freddo o vicino a una fonte di calore industriale.

Monteremo l’apparecchio a parete o soffitto con supporti e ancoraggi appropriati. Per precisare la procedura richiederemo la guida d’installazione del modello.

Verificheremo ancoraggi e passaggi dei cavi, lasciando spazio per aprire e mantenere l’apparecchio. Affideremo il collegamento all’installatore secondo le istruzioni della versione fornita.

• Illuminazione del negozio
• Illuminazione del garage
• Illuminazione dei magazzini

Per l’illuminazione lineare di garage, magazzini e zone di servizio confronteremo la protezione del modello con il luogo d’uso. Valuteremo inoltre distribuzione luminosa e accessibilità per riparare o sostituire i componenti.

Quante unità si possono collegare?

Richiederemo il numero massimo di unità o il carico ammesso dai connettori forniti. Nel progettare la linea non interpreteremo la possibilità di collegamento come autorizzazione a prolungarla senza limiti.

Quali misure verificare prima dell’ordine?

Per verificare l’inserimento confronteremo il supporto con il disegno di HOYUWO-TP-2F2U, che indica (2ft) L600mm. Controlleremo le misure della versione fornita senza estenderle a tutte le varianti della famiglia.

Che cosa confrontare fra questa reglette e un apparecchio esistente?

Nel confronto includeremo fotometria, flusso, alimentazione e fissaggi, oltre alla lunghezza. La stessa potenza non garantisce una sostituzione con risultati equivalenti.

La luce in emergenza equivale a quella del funzionamento normale?

Quando è prevista la funzione di emergenza, ne definiremo le prestazioni separatamente dal funzionamento ordinario: batteria, autonomia e flusso luminoso o potenza disponibili in emergenza. Il valore nominale dell’apparecchio non descrive le prestazioni in questa modalità.

Quali componenti servono per il controllo intelligente di questo modello?

Per la configurazione intelligente definiremo il comando e la piattaforma di utilizzo. Prima di confermare la fornitura, verificheremo la compatibilità del modello con il gateway e il driver previsti.

Quale sistema di dimmerazione occorre ordinare?

Per integrare la dimmerazione nell’impianto, sceglieremo il driver e il relativo protocollo insieme al sistema di comando. Nell’ordine indicheremo la combinazione compatibile con questa specifica versione.
